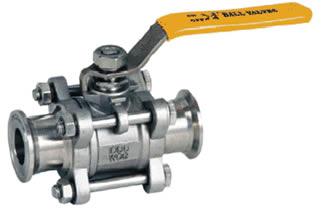

Q81F三片式卡箍球阀
Q81F三片式卡箍球阀
产品特征
公称压力：1.6-6.4MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构
Q81F三片式卡箍球阀 结构图
主要连接尺寸及重量
| SIZE | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ | 21/2″ | 3″ | 4″ |
| PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
| L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
| D | 25.0 | 25.0 | 20.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
| S | 20.24 | 20.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
| H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
| T1 | … | … | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
| T2 | 3.63 | 3.63 | 4.75 | 4.75 | … | … | … | … | … |
| E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
主要零件材料
| 序号 | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢CF8M |
| 2 | 阀盖 | 不锈钢CF8M |
| 3 | 球体 | 不锈钢SS316 |
| 4 | 螺栓垫片 | 不锈钢SS304 |
| 5 | 螺栓螺母 | 不锈钢SS304 |
| 6 | 螺栓 | 不锈钢SS304 |
| 7 | 密封圈 | 聚四氟乙烯PTFE |
| 8 | 阀体密封圈 | 聚四氟乙烯PTFE |
| 9 | 止推垫圈 | 聚四氟乙烯PTFE |
| 10 | 阀杆密封垫 | 聚四氟乙烯PTFE |
| 11 | 阀杆 | 不锈钢SS316 |
| 12 | 填料压盖螺母 | 不锈钢SS304 |
| 13 | 手柄螺母 | 不锈钢SS304 |
| 14 | 手柄垫圈 | 不锈钢SS304 |
| 15 | 挂锁装置 | 不锈钢SS304(OQTION) |
| 16 | 手柄 | 不锈钢SS304 |
| 17 | 手柄套 | 塑料 |
订购注意事项：
Q81F三片式卡箍球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q81F三片式卡箍球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
