Q341F三通四密封涡轮球阀
Q341F三通四密封涡轮球阀
应用规范
1、设计、制造 按GB12237-89
2、结构长度按 SDV-2002
3、连接法兰：JB79-94
4、阀门检查和试验按GB13927-89
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

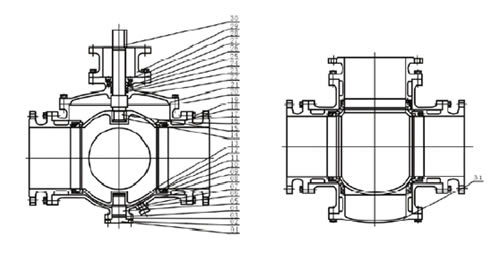

Q341F三通四密封涡轮球阀 结构图1
Q341F三通四密封涡轮球阀 结构图2
主要零件材料
| 序号 | 材料 标准 零件名称 |
材料牌号 | 序 号 |
材料 标准 零件名称 |
材料牌号 | ||||||||||
| 碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||||||
| GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | ||||||||
| 01 | 底盖 | 25 | A105 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
17 | 垫圈 | 氟橡胶 ；PTFE ,金属夹石墨 | |||||||
| 02 | 底盖螺钉 | 25CrMoA | A193-B7 | 1Cr17Ni2 | A193-B7M | 18 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | ||||
| 03 | 垫圈 | 氟橡胶 ；PTFE ,金属夹石墨 | 19 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | |||||||
| 04 | 止推轴承 | 金属夹PTFE | 20 | 垫圈 | 氟橡胶；PTFE,金属夹石墨 | ||||||||||
| 05 | 下阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
21 | 阀盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
||||
| 06 | 下阀杆轴承 | 金属夹PTFE | 22 | 止推轴承 | PTFE | PTFE | PTFE | PTFE | |||||||
| 07 | 排污塞 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
23 | 压环 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
||||
| 08 | 阀体 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
24 | 填料函0形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | ||||
| 09 | 阀座O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 25 | 阀杆 “O”形圈 |
氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | ||||
| 10 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | 26 | 阀杆填料 | 石墨 | |||||||
| 11 | 阀座 | PTFE;PPL | PTFE;PPL | PTFE;PPL | PTFE;PPL | 27 | 填料压盖 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
||||
| 12 | 阀座支承圈 | 25镀铬 | A105镀铬 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
28 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | ||||
| 13 | 球体 | 1Cr18Ni9Ti | 304 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
29 | 支架 | WCB | WCB | WCB | WCB | ||||
| 14 | 球体键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | 30 | 键 | 40Cr | 40Cr | 1Cr17Ni2 | 1Cr17Ni2 | ||||
| 15 | 上阀体 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316/ F304L/F316L |
31 | 盲板 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
||||
| 16 | 侧盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
||||||||||

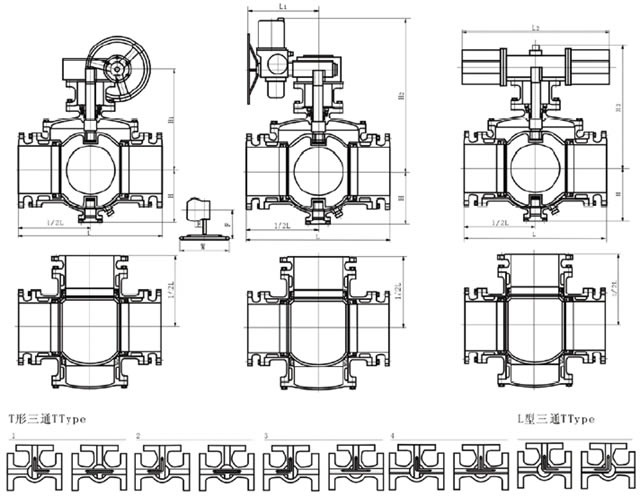

PN1.6 MPa主要连接尺寸及重量
| 公称通径DN | 150 | 20x150 | 200 | 250x200 | 250 | 300x250 | 300 | 350x300 | 350 | 400x350 | 400 | 450x400 | 450 | 500x450 | 500 | 600x500 | 600 | |
| 球孔d1 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 | 600 | |
| L | 570 | 570 | 670 | 670 | 760 | 760 | 850 | 850 | 980 | 980 | 1080 | 1080 | 1220 | 1220 | 1360 | 1360 | 1750 | |
| H | 219 | 219 | 273 | 273 | 360 | 360 | 395 | 395 | 430 | 430 | 470 | 470 | 550 | 550 | 580 | 580 | 700 | |
| 手动 | H1 | 330 | 330 | 398 | 398 | 495 | 495 | 580 | 580 | 625 | 625 | 670 | 670 | 698 | 698 | 840 | 840 | 1050 |
| E | - | - | 116 | 116 | 1169 | 116 | 171 | 171 | 171 | 171 | 257 | 257 | 257 | 257 | 257 | 257 | 150 | |
| F | - | - | 350 | 350 | 350 | 350 | 400 | 400 | 420 | 420 | 400 | 400 | 420 | 420 | 400 | 400 | 410 | |
| W | 1050 | 1050 | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
| 电动 | H2 | 554 | 554 | 600 | 600 | 652 | 652 | 760 | 760 | 770 | 770 | 830 | 830 | - | - | 940 | 940 | 1020 |
| L1 | 235 | 235 | 235 | 235 | 235 | 235 | 259 | 259 | 400 | 400 | 400 | 400 | - | - | 410 | 410 | 410 | |
| 气动 | H3 | 666 | 666 | 735 | 736 | 926 | 926 | 1059 | 1059 | 1127 | 1127 | 1393 | 1393 | 1468 | 1468 | 1538 | 1538 | 1370 |
| L2 | 776 | 776 | 776 | 776 | 776 | 776 | 1060 | 1060 | 1060 | 1060 | 1360 | 1360 | 1360 | 1360 | 1360 | 1360 | 2840 | |
订购注意事项：
Q341F三通四密封涡轮球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q341F三通四密封涡轮球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
