Q71信号球阀
Q71信号球阀
产品特点
球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
结构

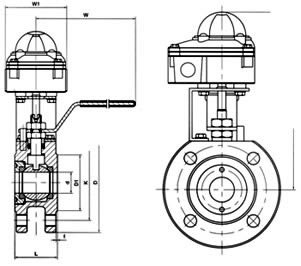

Q71信号球阀 结构图
主要外形和连接尺寸
| ZSQ72F-16 | ||||||||||
| 通径DN | d | L | D | K | n-Md | f | H | W | W1 | |
| mm | in | |||||||||
| 15 | 1/2″ | 14 | 35 | 90 | 65 | 4-M12 | 2 | 170 | 145 | 90 |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 4-M12 | 2 | 175 | 145 | 90 |
| 25 | 18″ | 24 | 42 | 110 | 85 | 4-M12 | 2 | 180 | 160 | 90 |
| 32 | 11/4″ | 29 | 50 | 135 | 100 | 4-M16 | 2 | 195 | 180 | 90 |
| 40 | 11/2″ | 38 | 60 | 145 | 110 | 4-M16 | 2 | 205 | 220 | 90 |
| 50 | 2″ | 48 | 72 | 160 | 125 | 4-M16 | 3 | 230 | 230 | 90 |
| 65 | 21/2″ | 64 | 95 | 180 | 145 | 4-M16 | 3 | 245 | 250 | 90 |
| 80 | 3″ | 72 | 118 | 195 | 160 | 8-M16 | 3 | 270 | 290 | 90 |
| 100 | 4″ | 92 | 140 | 215 | 180 | 8-M16 | 3 | 290 | 350 | 90 |
| 125 | 5″ | 110 | 175 | 245 | 210 | 8-M16 | 3 | 460 | 90 | |
| 150 | 6″ | 135 | 210 | 280 | 240 | 8-M20 | 3 | 610 | 90 | |
| 200 | 8″ | 175 | 300 | 335 | 295 | 12-M20 | 3 | 840 | 90 | |
订购注意事项：
Q71信号球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐Q71信号球阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
