立式自由浮球蒸汽疏水阀【L型】
产品介绍
立式自由浮球蒸汽疏水阀是先进的疏水阀之一。“银球牌” 立式自由浮球蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，即是浮子又是启闭件，无易损零件，使用寿命很长，它的较大优点是可垂直安装于蒸汽管路上，不受压力.温度.冷凝水流量波动的影响，连续排水，有水即排。 该阀适用于蒸汽管网及各种小型加热设备装置，起阻汽排水作用，能使加热设备达到没有凝结水存聚。
| 零部件材料 | 阀体.阀盖 | HT200.WCB | 性能参数 | 最低工作压力 | 0.01Mpa |
| 浮球 | 不锈钢 | 最小过冷度 | 0℃ | ||
| 隔罩.过滤网 | 不锈钢 | 节能效果 | 15-40％ | ||
| 阀座 | 不锈钢 | 最高允许背压率 | 85％ | ||
| 排空气元件 | 双金属片 | 最高允许温度 | 铸铁200℃；铸钢425℃ |
工作原理
装置刚启动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推理阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变形伸直，蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量。当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

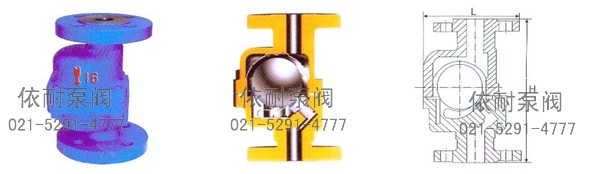

| 型号 | 通径 mm | 连接方式 | 外型尺寸 | 重量 Kg | |
| CS11H-16-ⅠL CS11H-16C-ⅠL | 15 20 25 | 螺纹承焊 | H 120 120 120 | L 84 84 84 | 2.2 2.2 2.2 |
| CS41H-16-ⅠL CS41H-16C-ⅠL | 15 20 25 | 法兰 | 150 150 150 | 84 84 84 | 4.5 4.5 4.5 |
| CS11H-16-ⅡL CS11H-16C-ⅡL CS11H-25-ⅡL | 15 20 25 | 螺纹承焊 | 160 | 170 | 5.4 |
| 160 | 170 | 5.4 | |||
| 160 | 170 | 5.4 | |||
| CS41H-16-ⅡL CS41H-16C-ⅡL CS41H-25-ⅡL | 15 20 25 | 法兰 | 210 | 195 | 6.7 |
| 210 | 195 | 6.7 | |||
| 210 | 195 | 6.7 | |||
| 法兰连接按HG20592-97.HG20615-97或用户要求制造 | |||||
订购注意事项：
立式自由浮球蒸汽疏水阀【L型】产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐立式自由浮球蒸汽疏水阀【L型】说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
