双金属片型蒸汽疏水阀

产品介绍

“银球牌”双金属片温度调整型蒸汽疏水阀是热静力型疏水阀中结构最坚固的疏水阀。它的优点是；不怕水击.耐高压.体积小.重量轻.不怕冻.能自动排空气.任意位置都可安装；背压率大于70％该疏水阀适用于蒸汽主管道.管网伴热.仪表伴热.生活采暖和允许存有高温凝结水的加热设备疏水，其中SH型双金属片疏水阀是高压跟热蒸汽管线和高压过热蒸汽用气设备理想的疏水阀。

工作原理

双金属片温度调整型蒸汽疏水阀是由双金属片感温变形带动阀芯进行开关阀门。当装置刚启动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，双金属片感温开始弯曲变形，并把阀芯推向关闭位置。在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

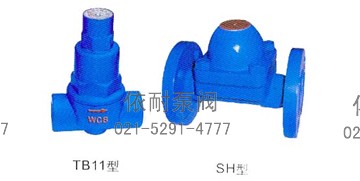

型号规格与外型尺寸表

型号	公称通径 mm	连接方式	阀体材料	工作压力范围 Mpa	最高允许温度 ℃	外型尺寸

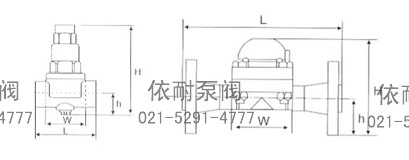

型号	公称通径 mm	连接方式	阀体材料	工作压力范围 Mpa	最高允许温度 ℃	L	H	h	W
CS17H-16C TB[11]	15	螺纹	WCB	0.01-1.6	425	90	130	22	60
	20					90	130	22	60
	25					95	137	25	60
CS67H-16C [TB11W]	15	承插焊	WCB	0.01-1.6	425	90	130	22	60
	20					90	130	22	60
	25					95	137	25	60
CS47H-16C [TB11F]	15-20	法兰	WCB	0.01.1.6	425	150	161	53	60
	25					160	170	58	60
	32-50					230	195	83	60
CS17Y-40-SH CS47Y-40-SH [SH-600]	15	螺纹法兰	WCB	0.1-4.0	425	150	115	20	95
	20					150	115	20	95
	25					160	118	23	95
CS47Y-64-SH CS67Y-64-SH [SH-900]	15	法兰承插焊	WC6	0.1-6.4	550	150	115	20	95
	20					150	115	20	95
	25					160	118	23	95
CS47Y-100-SH CS67Y-100-SH [SH-900]	15	法兰承插焊	WC6	0.1-10.0	550	210	150	50	100
	20					210	153	53	106
	25					230	165	65	130
[括号内为国外对应型号]法兰连接按HG20592-97.HG20615-97或用户要求制造

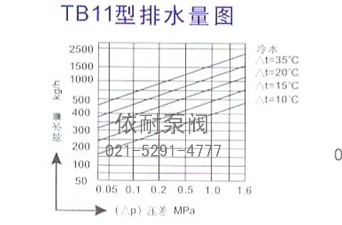

TB11型排水量图

★ △t排水温度与饱和凝结水温度之差，温度【△t】增加，排量随之增加。
★ 该阀出厂前疏水温度已调节在95℃左右，如需改变疏水温度或排量时，可打开防护帽，松开锁紧螺母，调节旋转螺钉。顺时针旋转阀芯前进，疏水量减少，疏水温度降低；逆时针旋转，阀芯后退，排水量增大，疏水温度上升，调整后将锁紧螺母拧紧。

订购注意事项：
