CS41H特大排量疏水阀

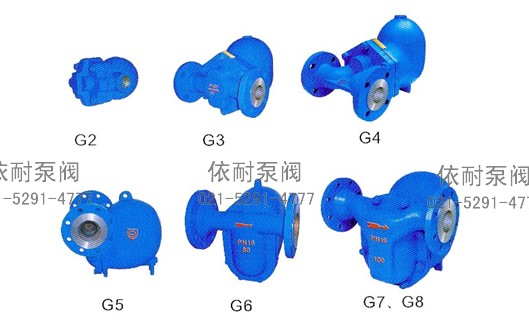

CS41H特大排量疏水阀
产品介绍
杠杆浮球式蒸汽疏水阀的较大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为0℃，能使加热设备达到较佳工作效率；杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏；它的最低工作压力0.01Mpa，最大背压率≤85%；内部带有排气装置，"YQ"牌杠杆浮球式蒸汽疏水阀采用先进的Y系列膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座 结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。
工作原理
该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。
主要性能和零部件
型号 规格 外型尺寸表

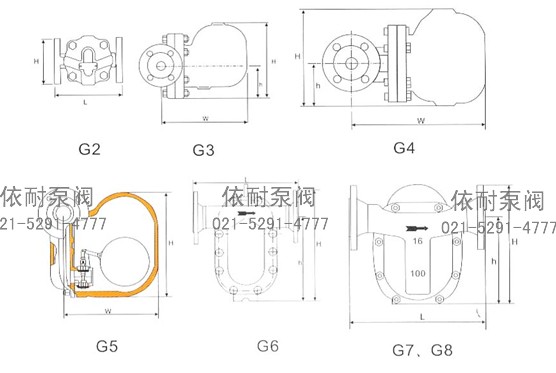

CS41H特大排量疏水阀 外形尺寸图
| 型号 | 公称压力 DN【mm】 |
阀体材料 | 连接方式 | 外形尺寸 | |||
| 法兰长L | 中心高h | 中心宽W | 总高H | ||||
| CS11H--G2 [FT14] |
15-25 | WCB | 螺纹 | 120 | 55 | 150 | 110 |
| CS41H--G2 [FT44] |
15-25 | WCB | 法兰 | 150/160 | 55 | 160 | 110 |
| CS41H--G3 [FT44] |
25-50 | WCB | 法兰 | 230 | 110 | 330 | 285 |
| CS41H--G4 [FT44] |
25-50 | WCB | 法兰 | 230 | 110 | 355 | 300 |
| CS41H--G5 [GSB5] |
40-100 | WCB | 法兰 | 320 | 240 | 284 | 360 |
| CS41H--G6 [GSB6] |
40-100 | WCB | 法兰 | 320 | 240 | 284 | 360 |
| CS41H--G7 [GSB7] |
50-100 | WCB | 法兰 | 420 | 330 | 375 | 450 |
| CS41H--G8 [GSB8] |
50-100 | WCB | 法兰 | 420 | 330 | 375 | 450 |
| 注；G表示杠杆浮球式【括号内为国外对应型号】 法兰连接按HG20592-97.HG20615-97或用户要求制造 | |||||||
排量表

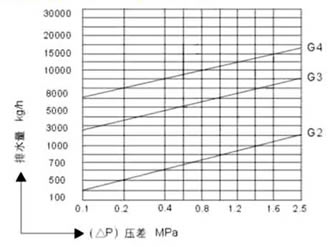

CS41H特大排量疏水阀排量 图1

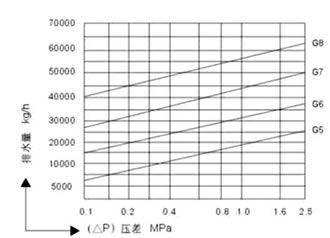

CS41H特大排量疏水阀排量 图2
订购注意事项：
CS41H特大排量疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐CS41H特大排量疏水阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
