TSS43H天然气疏水阀
TSS43H天然气疏水阀
产品介绍
TSS43H系列天然气疏水阀是一种全自动零泄露的新型疏水阀，该产品在无其它动力的条件下利用浮球和杠杆平衡原理实现天然气矿的气水分离和自动排放天然气储罐中沉积水（液），在排放、水（液）的过程中无天然气泄露，能适应各种工况，具有较佳节能和环保效果。
功能特点
1.全自动连续作业，有水就排，无水自动关闭，沉积水（液）排放率100%。
2.阻气严密，无天然气泄露，泄露率为零。
3.自动沉降污物，实行定期排污，抗污能力强，无阻塞现象。
4.内件材料为全不锈钢，阀体内壁经防腐处理，使用寿命长。
5.安装方便，无需调试，运行平稳，无噪声，安全可靠。
技术特性
| 型号 | 公称通径（mm） | 公称压力（MPa） | 工作压力（MPa） | 工作温度（℃） | 排水量（m3/h） | 泄露率（气）（） | 排放率（液）（） |
| TSS43H-16 | 25 32 40 50 65 80 100 150 |
1.6 | ≤1.0 | 常温 | 2-50 | 0 | 100 |
| TSS43H-25 | 2.5 | ≤1.6 | |||||
| TSS43H-40 | 4.0 | ≤2.0 | |||||
| TSS43H-63 | 6.3 | ≤3.5 | |||||
| TSS43H-100 | 10.0 | ≤6.3 |
型号、规格、工作参数、安装尺寸
TSS43H天然气疏水阀可疏液体可以为油、水或凝析油的混合液体例见（表一）。
如果天然气中含有H2S气体，应选用抗硫型天然气疏水阀，抗硫天然气疏水阀的型号前加"K"。表示（）内的型号即为相应型号的抗硫型疏水阀。
表一：
| 型 号 | 公称压力（MPa） | 工作压力 上限MPa |
进、出口法兰 | 排量（t/h） | 安装尺寸（mm） | ||||
| DN | PN | H1 | H2 | H3 | L | ||||
| TSS43H-63 (KTSS43H-63) |
6.3 | 3.5 | 50 | 6.3 | 8、10 | 950 | 360 | 1350 | 555 |
| 备注 | 1. 排污口连接尺寸：带管接的球阀 DN20 PN6.3 H4=100 2. 回气口连接尺寸：DN10 PN6.3 3. 法兰标准：DN50 PN6.3 JB/T82.2-94A型 4. 所有规格的安装尺寸均相同 |
||||||||
选用方法
1、疏水点的最高工作压力不应超过表一所列工作压力的上限值，否则疏水阀可能产生自锁而不能工作。
2、表一所列排量是指达到相应的工作压力上限时连续排放一小时的排放量。用户应根据实际工况的工作压力以及产液量的不均匀性，按实际平均小时产液量的2-5倍选用表中的排量规格。实际工作压力离上限值差距越大、产液量越不均匀、短时间内产液量越大（指股状来液）时，选用的排量倍数就越高。
安装
在新开井工程中，天然气疏水阀的安装，应在主体工程结束，完成系统试压和管道吹扫作业之后进行。若在安装疏水阀之后进行试压和吹扫管线，则应将天然气疏水阀与系统隔离，启用旁通管线进行吹扫，以避免疏水阀内部受到污染。

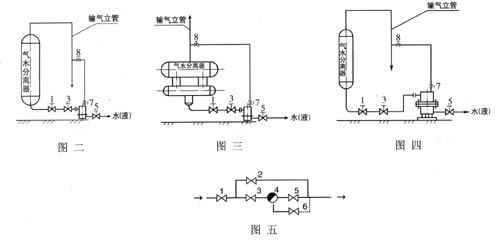

TSS43H天然气疏水阀 安装示意图
1．然气气水分离器排水口阀门 2．旁通阀门 3．天然气疏水阀进水口前端阀门 4．天然气疏水阀 5. 疏水口阀门 6. 排污口阀门 7. 回气口阀门 8. 回气管阀门
订购注意事项：
TSS43H天然气疏水阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐TSS43H天然气疏水阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
