F9T43X—0.5/1.5/2.5电动扇形盲板阀

结构特点及用途

电动扇形盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧推杆和翻板推杆，夹紧推杆通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板推杆驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。本阀可以单台远距离控制，亦可多台联网远距离控制。非正常情况下还可以利用阀门本身装置手动操作。

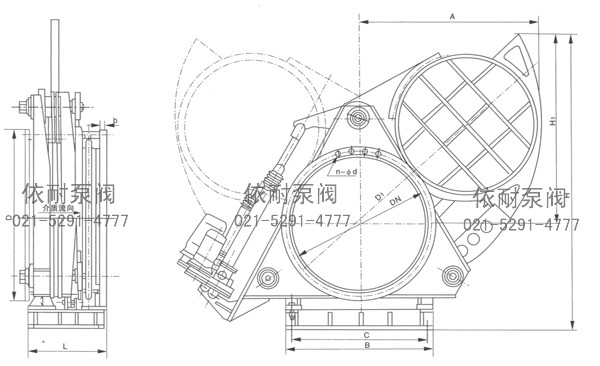

主要外形及连接尺寸表

DN	L	D	D1	H	H1	A	B	C	b	n-фd	质量（kg）
DN	L	D	D1	H	H1	A	B	C	b	n-фd	PN0.05MPa	PN0.15MPa	PN0.25MPa
300	500	440	395	720	360	480			22	12-ф22	205	225	250
350	600	490	445	810	380	520			22	12-ф22	235	255	280
400	600	540	495	850	405	600			22	16-ф22	286	305	335
450	600	595	550	905	430	658			24	16-ф22	340	370	400
500	600	645	600	1080	750	712			24	20-ф26	420	460	500
600	600	755	705	1590	830	874			26	24-ф26	530	580	630
700	600	860	810	1680	880	970			30	24-ф30	605	665	730
800	800	975	920	1860	1125	1100	1130	525	30	24-ф30	1500	1650	1750
900	800	1075	1020	2055	1270	1200	1220	570	32	24-ф30	1800	1950	2100
1000	800	1175	1120	2240	1400	1320	1320	620	35	28-ф30	2100	2300	2500
1100	800	1275	1220	2425	1535	1510	1420	670	35	28-ф30	2300	2500	2700
1200	800	1375	1320	2620	1680	1625	1490	700	35	32-ф30	2600	2800	3050
1300	800	1475	1420	2760	1770	1749	1490	700	35	32-ф30	3000	3300	3600
1400	850	1575	1520	2960	1925	1856	1490	700	35	36-ф30	4170	4550	4950
1500	850	1690	1630	3105	2050	1976	1590	750	35	36-ф30	4900	5300	5800
1600	850	1790	1730	3300	2160	2093	1690	800	35	40-ф30	5350	5850	6350
1800	1100	1990	1930	3610	2370	2335	1860	900	35	44-ф30	6950	7600	8300
2000	1100	2190	2130	3960	2620	2570	2070	1000	35	46-ф30	8750	9500	10500

订购注意事项：

F9T43X—0.5/1.5/2.5电动扇形盲板阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐F9T43X—0.5/1.5/2.5电动扇形盲板阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
