ZJHF衬氟塑料气动波纹管调节阀
产品概述：
ZJHF衬氟塑气动波纹管调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件都衬F46的防腐材料，阀内装有波纹管组件，阀芯顶端与聚四氟乙烯的波纹管上端密封连接，波纹管下端与阀体、上阀盖、支座用螺栓螺母密封连拉，这样波纹管把介质与外界腐蚀隔绝，保证阀芯上下动作灵活。上海依耐制造的衬氟塑气动波纹管调节阀几乎能抗所有化学介质的腐蚀，密封性优良，一旦波纹管损坏，调节阀填料可起第二道保护性密封，故适用于剧毒、强腐蚀、易挥发、易渗透介质的调节切断控制。
产品及流量图
衬氟塑料气动波纹管调节阀
衬氟塑料气动波纹管调节阀 结构图1
衬氟塑料气动波纹管调节阀 结构图2

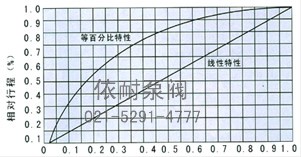

衬氟塑料气动波纹管调节阀 流量图
主要零件材料：
阀 体：ZG230-450衬F46（FEP）、不锈钢衬46（FEP）
阀座、阀芯：F46、哈氏合金、A蒙乃尔合金
波 文 管：F4（PTFE）、*哈氏合金
填 料：F4、柔性石墨
膜 盖：SPHC钢板
弹 簧：60Si2Mn
主要技术参数：
| 公称通径mm | G3/4〞 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
| 阀座直径mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
| 公称压力Mpa | 1.0 1.6 | ||||||||||||||||||
| 流量特性 | 直线 | 直线； 等百分比 | |||||||||||||||||
| 有效面积cm2 | 280 | 400 | 630 | 1000 | |||||||||||||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||||
| 弹簧范围KP | 20～100、40～200、80～240 ； 段幅：20～60、60～100 | ||||||||||||||||||
| 可调比 | R=30:1 | ||||||||||||||||||
| 介质温度℃ | －20～＋150 | ||||||||||||||||||
| 基本误差 | 带定位 | ±2.0 | 不带定位 | ±10 | |||||||||||||||
| 回差 | ±1.5 | ±8 | |||||||||||||||||
| 死区 | ±1.5 | ±6 | |||||||||||||||||
| 始终点偏差 | ±2.0 | ±10 | |||||||||||||||||
| 额定行程偏差 | ±2.5 | ||||||||||||||||||
| 允许泄漏量L/h | 10-5×阀额定容量 | ||||||||||||||||||
*本产品性能指标贯彻GB/4213-92。
主要外形尺寸
| 公称通径DN | G3/4〞 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
| H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 20848 | 902 | 920 | 1020 |
| H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
| A | 282 | 360 | 470 | |||||||||
订购注意事项：
ZJHF衬氟塑料气动波纹管调节阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐ZJHF衬氟塑料气动波纹管调节阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
