SZA型石油化工流程泵

SZA型石油化工流程泵（简称：SZA化工流程泵），产品执行标准：AP1610（第八版）、VDMA24297（轻/中型）。为单级单吸悬臂式离心泵，主要用于石油、化工、合成纤维、化肥、电站、冶金、食品及医药等工业部门输送清洁或含有颗粒的液体、低温或高温的液体、中性或有腐蚀性的液体，输送介质的温度一般为-45℃～180℃。

SZA型石油化工流程泵

结构说明

A、泵为单级、卧式、蜗壳泵。泵体为脚支撑，单吸叶轮。轴向吸入，径向排出。
B、根据使用条件采用前、后密封及平衡孔进行水力平衡。
C、填料箱具有冷却或加热管接头。轴封采用填料密封，也可以采用单端面或双端面机械密封。配有冷却、冲洗或密封液系统。
D、吸入排出管法兰的额定压力等级相同。
E、轴承用洁净的22号机械油润。
F、泵的旋转方向：从原动机端看，为顺时针转旋。

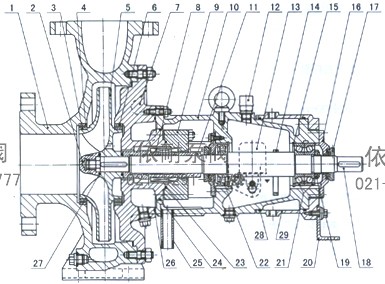

SZA型石油化工流程泵结构图

泵体	5	叶轮	9	密封盖	13	恒位油环	17	防尘圈	21	轴承	25	排液管	29	冷却水套
叶轮螺母	6	泵盖密封环	10	轴承架	14	甩油环	18	轴	22	轴承	26	O型圈
叶轮密封环	7	泵盖	11	轴套	15	档圈	19	轴承螺母	23	O型圈	27	O型圈
泵体密封环	8	机械密封	12	油分离器	16	轴承盖	20	支脚	24	O型圈	28	O型圈

轴封装置型式及代号

1、单端面机械密封 S1内装式单端面机械密封；S2外装式单端面机械密封；S3有旋转密封环（啮合环）的内装式单端面机械密封。均有非平衡式或平衡式，可设或不设喉部衬套。
2、双端面机械密封 D1背靠背装置双端面机械密封；D2串联装置双端面机械密封；D3面对面装置双端面机械密封。其中一个或两个都可以是非平衡的活平衡式的。如果采用双端面机械密封，在密封腔中，需要超过工作介质0.5～1.0kg/cm2压力的封液，封液应选取既不影响输送介质的性能，又应无毒、无腐蚀性的液体。
3、软填料密封

泵型号	叶轮型式	泵额定转速n-2950r/min						泵额定转速n-1475r/min
		流量 Q m3/h	扬程 H m	轴承直径 mm	配用功率（KW）			流量 Q m3/h	扬程 H m	轴承直径 mm	配用功率（KW）
					介质密度(g/㎝3)						介质密度(g/㎝3)
					10	135	184				10	135	184
SZA40-25-200	A	11.5	49	25	5.5	7.5	11	5.8	12	25	11	11	1.5
	B	10.5	42		4	5.5	7.5	5.4	11		0.75	11	1.1
	C	9	36		3	4	5.5	4.6	8.5		0.75	0.75	1.1
	D	7.5	28		2.2	3	4	4	6.5		0.75	0.75	1.1
SZA40-25-250	A	12.5	78	25	11	15	18.5	6.3	19.5	25	15	2.2	3
	B	12.2	72		7.5	11	15	6.1	18		15	2.2	2.2
	C	11.7	60		5.5	7.5	11	5.9	15		15	1.5	2.2
	D	10.8	46		5.5	7.5	7.5	5.4	11.5		11	1.5	1.5
SZA50-25-315	A	20	130	40	30	37	45	10	32	40	3	4	5.5
	B	18.8	115		22	30	45	9.3	29		3	4	5.5
	C	17.3	97		22	30	67	8.7	24		2.2	3	4
	D	15.3	74		15	22	30	7.6	18.5		2.2	2.2	3
SZA80-40-160	A	28	33	30	5.5	7.5	11	14	8	30	1.1	1.1	1.5
	B	25.6	29		5.5	7.5	7.5	13	7		1.1	1.1	1.5
	C	22	22		4	5.5	5.5	11	5.5		0.75	1.1	1.1
	D	20	16		2.2	3	4	9.5	4.5		0.75	0.75	1.1
SZA80-40-200	A	29	53	30	11	15	18.5	14.5	13	30	1.5	2.2	3
	B	26	47		7.5	11	15	13	11.5		1.1	1.5	2.2
	C	22	39		5.5	7.5	11	11.5	9		1.1	1.1	1.5
	D	18	20		4	5.5	7.5	9.5	7		1.1	1.1	1.1
SZA80-40-250	A	32	78	40	18.5	22	30	16	19.5	30	3	4	5.5
	B	30	72		15	18.5	30	15	18		2.2	3	4
	C	24	60		11	15	18.5	12.5	14		1.5	2.2	3
	D	21	47		7.5	11	15	10.5	11		11	1.5	2.2
SZA80-40-315	A	42	115	40	37	45	75	21	29	40	5.5	7.5	11
	B	40	107		30	45	55	20	26.5		5.5	7.5	11
	C	34	81		22	30	45	17.5	20		4	5.5	7.5
	D	29	61		15	22	30	15	15		3	4	5.5
SZA80-50-160	A	50	34	40	11	15	15	25	8.4	30	1.5	2.2	2.2
	B	45	29		7.5	11	15	22.5	7		1.5	1.5	2.2
	C	38	22		5.5	7.5	11	19	5.5		1.1	1.5	1.5
SZA80-50-200	A	62	52	40	18.5	22	30	31	13	30	3	3	4
	B	56	46		15	18.5	22	28.5	11.5		2.2	3	4
	C	49	37		11	15	18.5	25	9		1.5	2.2	3
	D	43	28		7.5	11	15	22	7		1.1	1.5	2.2
SZA80-50-250	A	70	82	40	30	37	55	35	20	40	4	5.5	7.5
	B	66	75		30	37	45	33	18.5		4	5.5	7.5
	C	60	60		22	30	37	30	15		3	4	5.5
	D	50	45		15	18.5	22	26	11		2.2	3	3
SZA100-50-315	A	87	115	50	55	75	110	44	28	40	11	11	15
	B	80	100		45	75	90	40	24		7.5	11	15
	C	70	78		37	45	55	35	19		5.5	7.5	11
	D	57	57		22	30	37	30	14		3	4	5.5
SZA100-50-400	A	82	194	50	110	160	200	41	48	40	15	22	30
	B	78	175		90	132	160	39	43		15	18.5	22
	C	70	140		75	90	132	35	34		11	15	18.5
	D	60	102		45	75	90	30	25		7.5	11	15

泵型号	叶轮型式	泵额定转速n-2950r/min						泵额定转速n-1475r/min
		流量 Q m3/h	扬程 H m	轴承直径 mm	配用功率（KW）			流量 Q m3/h	扬程 H m	轴承直径 mm	配用功率（KW）
					介质密度(g/㎝3)						介质密度(g/㎝3)
					10	135	184				10	135	184
SZA100-80-160	A	94	32	40	15	18.5	30	47	8	40	2.2	3	4
	B	85	28		11	15	18.5	42	7		2.2	2.2	3
	C	76	23		11	11	15	38	5.5		1.5	2.2	2.2
	D	66	17		5.5	7.5	11	34	4		1.1	1.1	1.5
SZA100-80-200	A	103	54	40	30	37	55	51	13.5	30	4	5.5	7.5
	B	95	48		22	30	37	47	12		3	4	5.5
	C	84	38		15	22	30	41	9.5		2.2	3	4
	D	70	30		11	15	22	36	7.5		1.5	2.2	3
SZA100-80-250	A	127	82	40	45	75	90	64	20	40	7.5	11	15
	B	120	76		45	55	75	60	19		7.5	7.5	11
	C	105	59		30	45	55	52	14.5		4	5.5	7.5
	D	87	45		22	30	37	46	11		3	4	5.5
SZA100-80-315	A	141	127	50	90	132	160	70	33	40	15	18.5	22
	B	135	121		75	90	132	66	30		11	15	22
	C	115	97		55	75	110	56	24		11	11	15
	D	90	74		37	45	75	45	18		5.5	7.5	11
SZA100-80-400	A	171	187	50	160	220	280	85	46	40	22	30	45
	B	159	170		160	200	250	80	42		18.5	30	37
	C	135	130		90	132	160	65	33		15	18.5	30
	D	116	95		75	90	132	53	25		11	15	18.5
SZA100-100-160	A	162	29	40	22	30	37	81	7.2	40	3	4	5.5
	B	150	24		15	22	30	73	6		2.2	3	4
	C	130	17		11	15	18.5	63	4.3		1.5	2.2	3
	D	110	12		7.5	11	15	55	3		1.1	1.5	2.2
SZA100-100-200	A	193	50	40	45	55	75	95	12.5	40	5.5	7.5	11
	B	180	44		37	45	75	90	10.5		5.5	7.5	11
	C	155	35		30	37	45	80	8.5		4	5.5	78.5
	D	135	26		18.5	30	37	70	6		3	3	4
SZA150-100-250	A	230	79	40	75	90	132	115	20	40	11	15	18.5
	B	213	73		75	90	110	110	18		11	11	15
	C	190	58		45	75	90	100	14		7.5	11	11
	D	170	44		37	45	75	90	10		5.5	7.5	7.5
SZA150-100-315	A	250	126	50	132	200	220	125	31	40	18.5	30	37
	B	240	120		132	160	200	119	29		18.5	22	30
	C	203	97		90	132	160	104	24		15	18.5	22
	D	170	71		75	75	110	86	17.5		11	11	15
SZA150-100-400	A	300	194	60	250	355	450	150	48	50	37	45	75
	B	290	180		220	315	400	145	44		30	45	55
	C	260	145		160	220	315	130	36		22	30	45
	D	224	105		110	160	200	115	26		15	22	30
SZA150-100-500	A							180	75	50	75	90	110
	B							167	68		55	75	110
	C							142	53		37	55	75
	D							120	42		30	37	55
SZA150-150-200	A	320	44	40	55	75	110	160	11	40	7.5	11	15
	B	300	39		45	75	90	152	9.5		7.5	11	15
	C	265	30		37	45	75	140	7		5.5	7.5	11
	D	220	23		22	30	45	123	5		3	4	5.5

订购注意事项：

SZA型石油化工流程泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐SZA型石油化工流程泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
