PZL73H/X/F链轮刀形闸阀
PZL73H/X/F-6/10/16链轮对夹式刀形闸阀

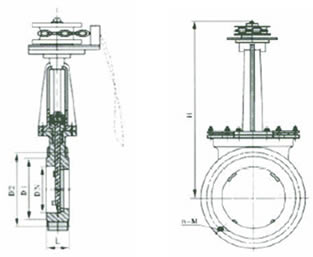

PZL73H/X/F-6/10/16链轮对夹式刀形闸阀 外形尺寸图
主要零件材料
| 体、盖 Body、Bonnet | 闸板Disc | 阀杆Stem | 密封面 Sealing |
| 不锈钢、碳钢、灰铸铁 S.S、C.S、C.I |
碳钢、不锈钢 C.S、S.S |
不锈钢 S.S |
橡胶、四氟、不锈钢、硬质合金 Rubber 、PTFE、S.S、Carbide Alloy |
性能规范
| 公称压力（MPa） Nominal Pressure |
壳体试验（MPa） Shell Test |
密封试验（MPa） Seal Test |
工作温度 Working Tempe ration |
适用介质 Suitable |
| 1.0 | 1.5 | 1.1 | ≤100℃-425℃ | 纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion |
| 1.6 | 2.4 | 1.8 | ≤100℃ |
外型尺寸和连接尺寸
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
| 0.6 | 50 | 43 | 90 | 110 | 325 | 4- M 12 | 1.0 | 50 | 50 | 100 | 125 | 325 | 4- M 16 |
| 65 | 46 | 110 | 130 | 340 | 4- M 12 | 65 | 50 | 120 | 145 | 340 | 4- M 16 | ||
| 80 | 46 | 125 | 150 | 355 | 4- M 16 | 80 | 50 | 135 | 160 | 355 | 4- M 16 | ||
| 100 | 52 | 145 | 170 | 405 | 8- M 16 | 100 | 50 | 155 | 180 | 405 | 8- M 16 | ||
| 125 | 56 | 175 | 200 | 440 | 8- M 16 | 125 | 50 | 185 | 210 | 440 | 8- M 16 | ||
| 150 | 56 | 200 | 225 | 520 | 8- M 16 | 150 | 60 | 210 | 240 | 520 | 8- M 20 | ||
| 200 | 60 | 255 | 280 | 580 | 8- M 16 | 200 | 60 | 265 | 295 | 580 | 8- M 20 | ||
| 250 | 68 | 310 | 335 | 670 | 12- M 16 | 250 | 70 | 320 | 350 | 670 | 12- M 20 | ||
| 300 | 78 | 362 | 395 | 820 | 12- M 20 | 300 | 80 | 368 | 400 | 820 | 12- M 20 | ||
| 350 | 78 | 412 | 445 | 925 | 12- M 20 | 350 | 90 | 428 | 460 | 925 | 16- M 20 | ||
| 400 | 102 | 462 | 495 | 1030 | 16- M 20 | 400 | 100 | 482 | 515 | 1030 | 16- M 22 | ||
| 450 | 114 | 518 | 550 | 1180 | 16- M 20 | 450 | 120 | 532 | 565 | 1180 | 20- M 22 | ||
| 500 | 127 | 568 | 600 | 1290 | 16- M 20 | 500 | 130 | 585 | 620 | 1290 | 20- M 22 |
订购注意事项：
PZL73H/X/F链轮刀形闸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐PZL73H/X/F链轮刀形闸阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
