PZ73H/X/Y手动刀形闸阀

PZ73H/X/Y-10/16手动刀形闸阀
PZ73H/X/Y-10/16手动刀形闸阀

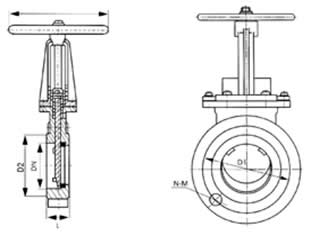

PZ73H/X/Y-10/16手动刀形闸阀 外形尺寸图
PZ73H/X/Y-10/16手动刀形闸阀 外形尺寸图

主要零件材料

体、盖　Body、Bonnet 闸板Disc 阀杆Stem 密封面　Sealing
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I		 碳钢、不锈钢
C.S、S.S		 不锈钢
S.S		 橡胶、四氟、不锈钢、硬质合金
Rubber 、PTFE、S.S、Carbide Alloy

性能规范

公称压力（MPa）
Nominal Pressure		 壳体试验（MPa）
Shell Test		 密封试验（MPa）
Seal Test		 工作温度
Working Tempe ration		 适用介质
Suitable
1.0 1.5 1.1 ≤100℃-425℃ 纸浆、污水、煤浆、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

外型尺寸和连接尺寸

MPa DN L D D1 D2 H N-M Do W(㎏)
1.0 50 43 160 125 100 285 4- M 16 180 8
65 46 180 145 120 298 4- M 16 180 10
80 46 195 160 135 315 4- M 16 220 12
100 52 215 180 155 365 8- M 16 220 14
125 56 246 210 185 400 8- M 16 230 22
150 56 280 240 210 475 8- M 20 280 29
200 60 335 295 265 540 8- M 20 360 38
250 68 390 350 320 630 12- M 20 360 66
300 78 440 400 368 780 12- M 20 400 100
350 78 500 460 428 885 16- M 20 400 119
400 102 565 515 482 990 16- M 22 400 195
450 114 615 565 532 1100 20- M 22 530 285
500 127 670 620 585 1200 20- M 22 530 389
600 154 780 725 685 1450 20- M 27 600 529
700 165 895 840 800 1700 24- M 27 600 790
800 190 1010 950 898 2000 24- M 30 680 850
900 203 1110 1050 1005 2300 28- M 30 680 900
1000 216 1220 1160 1115 2500 28- M 30 700 1050
1200 254 1450 1380 1325 2800 32- M 36 800 1300
1.6 50 43 160 125 99 285 4- M 1 6 180 8.5
65 46 185 145 120 298 4- M 16 180 10.7
80 46 200 160 135 315 8- M 16 220 13
100 52 220 180 155 365 8- M 16 220 15
125 56 250 210 185 400 8- M 16 230 23.5
150 56 285 240 210 475 8- M 20 280 31
200 60 340 295 265 540 12- M 20 360 40.7
250 68 405 355 310 630 12- M 22 360 70
300 78 460 410 375 780 12- M 22 400 107
350 78 520 470 435 885 16- M 22 400 129
400 102 580 525 485 990 16- M 27 400 215
450 114 640 585 545 1100 20- M 27 530 305
500 127 715 650 609 1200 20- M 30 530 410
600 154 840 770 720 1450 20- M 36 600 550
700 165 910 840 788 1700 24- M 36 600 820
800 190 1025 950 898 2000 24- M 36 680 950
900 203 1125 1050 998 2300 28- M 36 680 1020
1000 216 1255 1170 1110 2500 28- M 42 700 1120
1200 254 1485 1390 1325 2800 32- M 48 800 1480

订购注意事项：

PZ73H/X/Y手动刀形闸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐PZ73H/X/Y手动刀形闸阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
