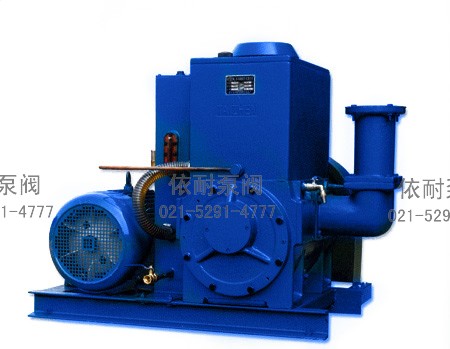

X-100B型旋片式机械真空泵
X-100B型旋片式机械真空泵（简称：X-100B旋片真空泵）为旋片式机械真空泵，是抽除一般性气体或含有少量可凝性蒸汽的气体（应使用气镇装置）的真空抽气之一。 本型泵适用于真空干燥、真空浸渍、医疗、化工、玻璃树脂以及其它真空作业。它可单独使用，也可作为增压泵、扩散泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时，应加附设装置。
X-100B型旋片式机械真空泵
特点
1、X型泵是用来对密封容器抽除气体获得真空的基本设备之一。可单独使用，也可作为增压泵、扩散泵、分子泵等的前级泵。可用于真空冶炼、真空焊接、真空浸渍、镀膜、真空浇铸、真空干燥以及化工制药，电真空器件等工业的真空作业。
2、泵可在环境温度5~40℃范围内和进口压强小于1330pa的条件下，允许长期连续工作。
3、泵不适用于抽除含氧过高、有毒的、有爆炸性的、对金属有腐蚀作用的、对泵油起化学反应的，以及含有颗粒尘埃的气体，也不适用于把气体从一个容器输送到另一个容器，作输送泵用。
4、泵在6000Pa的大气压的进口压强下的连续工作时间不得超过3分钟，以免喷油或润滑不良引起泵损坏。

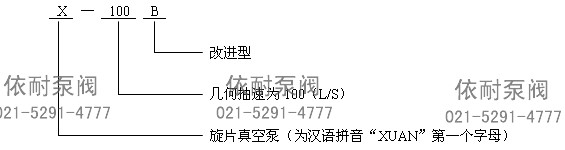

型号意义
X-100B旋片真空泵 型号意义
性能参数表
| 几何抽速（L/S） | 100 | |
| 极限压力（Pa） | 1.33 | |
| 泵转速（r/min） | 450 | |
| 配带电机 | 功率（KW） | 7.5 |
| 型号 | Y160M-6 | |
| 冷却水消耗量（L/S） | 350 | |
| 润滑油 | 牌号 | 1#真空泵油 |
| 储存量（kg） | 15 | |
| 口径 | 进气（mm） | 100 |
| 排气（mm） | 110 | |
| 体积（长×宽×高） | 1350×830×1070 | |
| 重量（Kg） | 510 | |
注：泵的极限压力系指压缩式真空计测得的肥可凝性气体极限压力。 抽气速率与进口压力曲线
工作原理

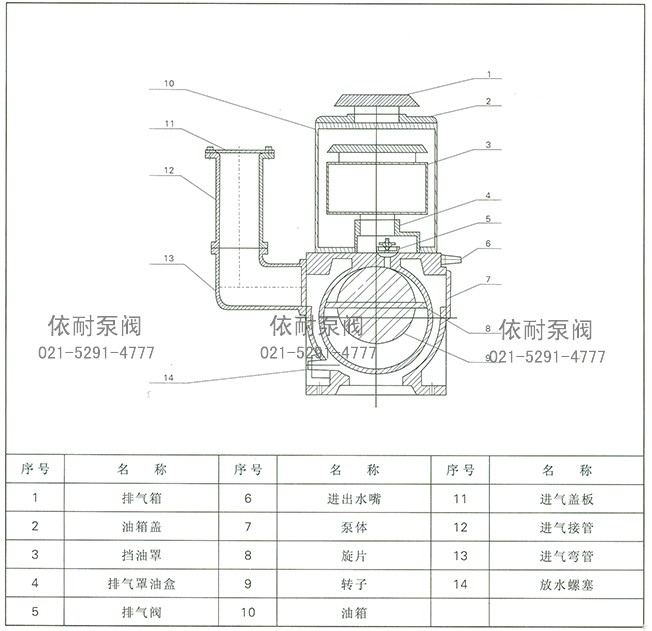

泵主要由泵体（7）、转子（9）和旋片（8）等零件所组成（见原理示意图）。在泵体腔内偏心地装着转子，转子槽中装两块旋片，由于弹簧弹力作用及转子旋转所产生的离心力旋片紧巾腔壁，泵体中的进、排气只被转子和旋片分隔成两个部分，转子在腔内旋转，周期性地将进气口部分容积逐渐扩大而吸入气体，同时逐渐压缩排气部分容积，将吸入气体压缩从排气阀（5）排出，因而达到抽气目的。 结构图
X-100B旋片真空泵 工作原理图

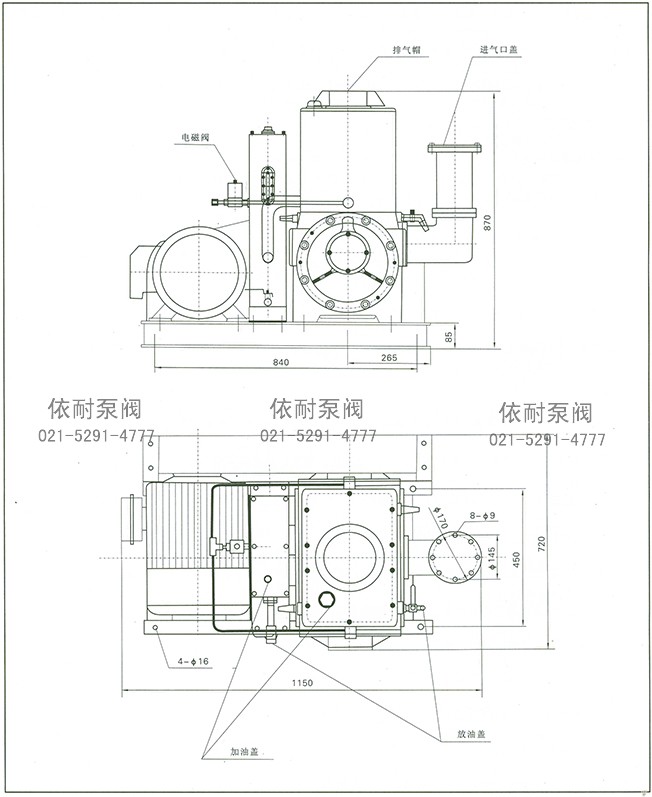

外型安装尺寸图
X-100B旋片真空泵 外型安装尺寸图
主要技术参数:
| 型号 Model |
极限压力 Ultimate Pressure |
抽气速率 (L/S) Pumping Speed |
进气口径 (mm) Inlet Diam |
配用功率 (kw) Motor Power |
|
| Pa | Torr | ||||
| X-100B | 1.3 | 1×10-2 | 100 | 100 | 7.5 |
订购注意事项：
X-100B型旋片式机械真空泵产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐X-100B型旋片式机械真空泵说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
