系列水喷射真空泵、汽水串联喷射泵

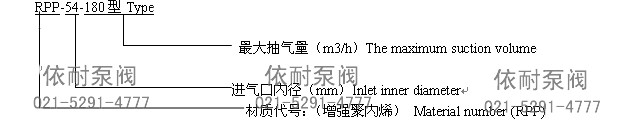

型号说明
应用范围及特点
水喷射真空泵是本厂自行研制的专业产品，采用增强聚丙烯塑料一次注塑成型，具有机械强度高、耐腐蚀性能强、表面光洁、结构简单、体积小，在目前同类型产品中，使用寿命最长、排气量最大、真空度高等特点。是取代SZ型水环式泵和W型往复式真空泵的离心产品。 该泵可抽腐蚀性气体温度在150℃内，可与蒸汽喷射泵串联使用，真空度更高，广泛应用与化工、制药、纺织、食品、酿造、冶金、环保等行业，主要应用真空吸收、真空过滤、真空浓缩、真空干燥、真空输送、真空除氧、真空增氧等工艺。本厂可提供立卧式成套机组。用户还可选用本厂生产的耐腐泵、止回阀、管道等系列配套产品。
成套型号规格及技术参数
| 型号 Type | 极限真空度MPa The limit vacuum degree | 保证真空度MPa The pledge vacuum degree | 最大抽气值 The maximum suction volume | 配套离心泵功率 necessary centrifugal pump power | 卧式机组外型尺寸长×宽×高 Horizontal set figuration size long×breadth×height | 备注 remark |
| RPP-25-20 | 0.0985 | 0.098 | 20 | 40FP(D)-20(1.5) | 800×600×800 | 注：极限真空度是根据当地当时的大气压×本技术参数的保证真空度 Attention: Teminal acuum is according to local atmosphere×technology parameter ensure vacuum degree, |
| RPP-32-30 | 0.0985 | 0.098 | 30 | 50FP(D)-22(5.5) | 800×700×800 | |
| RPP-40-60 | 0.098 | 0.097 | 60 | 40FP(D)-25(3) | 1500×900×1150 | |
| RPP-54-90 | 0.098 | 0.097 | 90 | 50FP(D)-28(4) | 1500×1000×1200 | |
| RPP-54-110 | 0.0985 | 0.0975 | 110 | 80FP(D)-30(5.5) | 1500×1000×1200 | |
| RPP-54-180 | 0.0993 | 0.098 | 180 | 80FP(D)-30(5.5) | 1800×1000×1250 | |
| RPP-54-220 | 0.0996 | 0.0984 | 220 | 100FP(D)-32(15) | 1850×1000×1300 | |
| RPP-65-280 | 0.0993 | 0.098 | 280 | 80FP(D)-32(7.5) | 1900×1000×1300 | |
| RPP-65-360 | 0.0995 | 0.098 | 360 | 100FP(D)-32(11) | 2000×1200×1300 | |
| RPP-80-500 | 0.0995 | 0.098 | 500 | 100FP(D)-32(15) | 2500×1200×1500 | |
| 蒸汽喷射泵 Steam spray pump | 0.1 | 0.0996 | 同上Idem | 汽水串联与180、280、360配套，耗气量40kg/h 工作气压0.3Mpa Aerated water series connection equip with 180,280,360,exhausting volumeis 40kg/h,working pressure is 0.3Mpa | ||

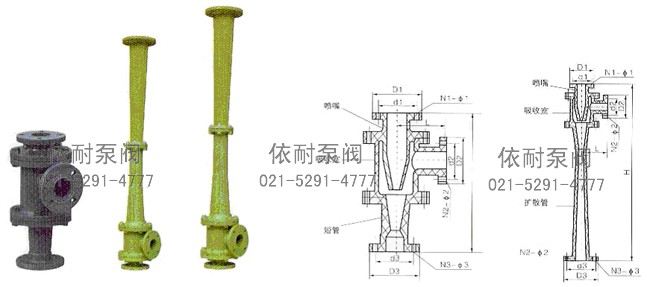

| 型号 Type | L | D1×Dg1 | D2×Dg2 | D3×Dg3 | 重量kg weight | |||
| 尺寸 Dimension | 孔距-螺孔 Bore distance-pitch | 尺寸 Dimension | 孔距-螺孔 Bore distance-pitch | 尺寸 Dimension | 孔距-螺孔 Bore distance-pitch | |||
| RPP-54-90 | 370 | 140×54 | 100-Φ12×4 | 140×54 | 100-Φ12×4 | 140×54 | 100-Φ12×4 | 3 |
| RPP-54-110 | 370 | 140×54 | 110-Φ12×4 | 140×54 | 110-Φ12×4 | 140×54 | 110-Φ12×4 | 3.2 |
| RPP-54-180 | 1150 | 180×80 | 150-Φ12×4 | 140×54 | 110-Φ12×4 | 140×54 | 110-Φ12×4 | 5 |
| RPP-54-220 | 1150 | 180×80 | 150-Φ12×4 | 140×54 | 110-Φ12×4 | 140×54 | 110-Φ12×4 | 5.1 |
| RPP-65-280 | 1350 | 195×100 | 160-Φ14×8 | 160×64 | 125-Φ14×4 | 160×64 | 125-Φ14×4 | 7.2 |
| RPP-65-360 | 1350 | 195×100 | 160-Φ14×8 | 160×64 | 125-Φ14×4 | 160×64 | 125-Φ14×4 | 7.5 |
| RPP-80-500 | 1560 | 245×150 | 210-Φ16×8 | 180×80 | 145-Φ14×4 | 180×80 | 145-Φ14×4 | 18 |

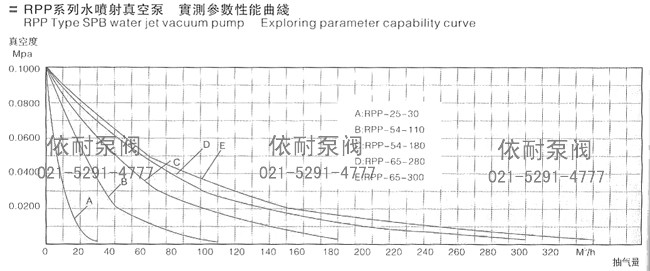

RPP系列水喷射真空泵 实测参数性能曲线
订购注意事项：
系列水喷射真空泵、汽水串联喷射泵 产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐系列水喷射真空泵、汽水串联喷射泵 说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
