ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀

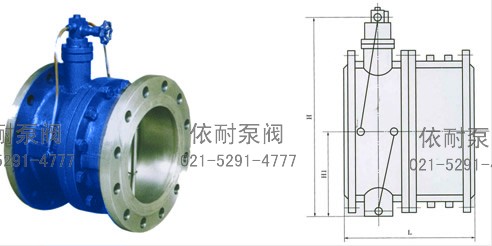

ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀 外形尺寸图
主要技术参数
| 型号 | 公称压力 （MPa） |
试验压力（MPa） | 工作温度 （℃） |
适用介质 | |
| 壳体 | 密封 | ||||
| ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 |
1.6 | 2.4 | 1.76 | ≤120 | 清水、 海水、污水 |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.0 | 4.4 | |||
主要零件材料
| 型号 | 阀体、蝶板 | 阀杆、油缸、活塞 | 弹簧 | 阀座 |
| ZHYH46H/W-16/25/40CP ZHYH46ej-16/25 | 碳钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
主要连接和外形尺寸
| 公称通径 DN(mm) |
L | H | H1 | 公称通径 DN(mm) |
L | H | H1 |
| 100 | 240 | 280 | 115 | 450 | 470 | 585 | 351 |
| 125 | 260 | 290 | 142 | 500 | 500 | 640 | 379 |
| 150 | 275 | 310 | 172 | 600 | 560 | 720 | 434 |
| 200 | 305 | 350 | 210 | 700 | 620 | 750 | 491 |
| 250 | 340 | 415 | 240 | 800 | 680 | 792 | 549 |
| 300 | 370 | 450 | 264 | 900 | 740 | 900 | 600 |
| 350 | 400 | 480 | 294 | 1000 | 800 | 975 | 655 |
| 400 | 435 | 550 | 324 | 1200 | 920 | 1140 | 770 |
（法兰连接尺寸：PN1.6、PN2.5、PN4.0MPa按JB/T79-94标准）
订购注意事项：
ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐ZHYH46/ZHYH46EJ微阻缓闭蝶型止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
