HH44微阻缓闭止回阀

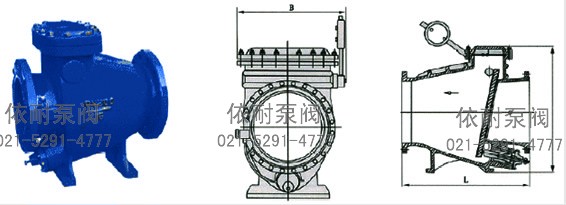

HH44微阻缓闭止回阀 外形尺寸图
特点用途
微阻缓闭式止回阀是应用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭水锤压力，可保障管网安全运行。微阻缓闭式止回阀具有阀瓣轻、开度大、节电效果显着，液体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、动行平稳、无振动、无噪声等特点。
主要技术参数
- 公称压力：1.0～2.5MPa
- 公称通径：40～800mm
- 适用介质：水、弱腐蚀性液体
- 适用温度：0～80℃（如需要，可达200℃）
- 法兰标准：GB/T 17241.6 GB/T9113
- 试验标准：GB/T 13927 AP1598

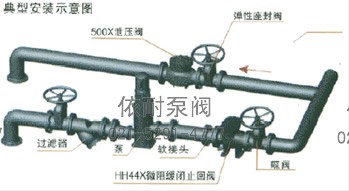

典型安装图
微阻缓闭止回阀 典型安装图
主要零件材料
| 零件名称 | 阀体、阀盖 | 阀瓣 | 阀轴 |
| 材料 | 灰铸铁、铸钢 | 钢板、橡胶组合件 | 不锈钢 |
主要尺寸及重量
| DN(㎜) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| L | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1300 | 1400 | 1500 |
| H | 300 | 300 | 320 | 354 | 350 | 380 | 500 | 580 | 670 | 730 | 820 | 920 | 950 | 1100 | 1200 | 1550 | 1700 |
| B | 220 | 270 | 290 | 300 | 320 | 340 | 410 | 450 | 550 | 580 | 630 | 700 | 800 | 900 | 990 | 1120 | 1300 |
订购注意事项：
HH44微阻缓闭止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐HH44微阻缓闭止回阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
