APL-3N限位开关
1.产品特性
1. 压铸铝合金壳体、粉末涂层、外型美观、质量可靠
2. 开关位置可由指示器清楚辨识
3. 快速置位凸轮，通过花键轴和弹簧安装，不用工具即可方便调整
4. 多接点端子排，有8个标准接点、接线安全、防爆
5. 标准的电线接口
6. 防脱螺栓，拆装时螺栓附在上盖上不会脱落
7. 安装方便，不锈钢主轴连接部分及安装支架均符合NAMUR标准
2. 技术参数
| 型 号 Model | APL-3N Series | |
| 标准 Standard | 选项 Option | |
| 壳 体 Enclosure | IP67 | |
| 温度 Temperature Range | -25℃～+85℃ | |
| 接线端口 Cable Entry | 2×1/2 NPT | PT1/2 PF1/2 M20,PG13.5 |
| 接线端子 Terminal Strips | 8 | 9~24 |
| 符合标准 Usedin | ||
| 位置指示 Position Indicator | 0~90° | 0~180° |
| 开—黄； 关—红 Open-Yellow; Close-Red | ||
| 微型开光 Switches | 机械式、感应式、弹簧接近式 Mechanical Switches, Proximity Sensor，Reed Type Proximity Sensor | |
| 电位计 Potentiometer | 1k ohm (0~5K ohm ,0~10k ohm) | |
| 电流反馈 Current Output Signal Unit | 4~20mA(20~4mA) | |
3.型号说明

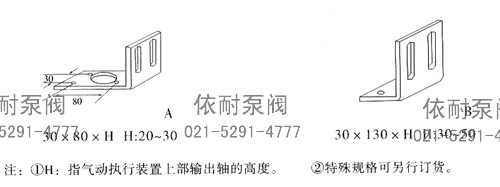

注：①H：指气动执行装置上部输出轴的高度。
②特殊规格可另行订货。
订购注意事项：
APL-3N限位开关产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐APL-3N限位开关说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
