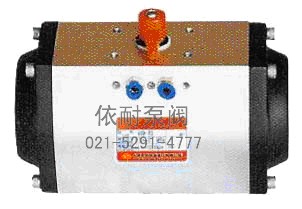

结构特点
1、 紧凑的双活塞齿轮,齿条式结构,啮合精确,传动平稳,输出扭矩稳定。
2、 缸体为挤压铝合金,并经硬质阳极氧化处理,表面质地坚硬,耐磨性强。
3、 相同规格有双作用式和单作用式(弹簧复位)。
4、 活塞和输出轴的活动部位均安装耐磨性材料支承,避免金属件间的直接接触,减少磨损和摩擦。
5、 安装、连接尺寸根据国家标准ISO5211.DIN3337和VDI/VDE3845进行设计,可与普通气动执行器互换。
6、 缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。
7、 输出轴的安装连接孔有多种形状(四方孔、扁孔、轴链孔)供选择。
8、 有常温型、高温型、低温型。
9、 单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好。
10、外观美观、重量轻、具有防水性能。
技术数据
工作介质 | 干燥、清洁不含腐蚀性气体。 |
工作气源压力 | 双作用式:2~8bar |
单作用式:4~8bar | |
工作温度 | 常温型:-20℃~+80℃(丁腈橡胶O型圈) |
高温型:-20℃~+160℃(氟橡胶O型圈) | |
低温型:-40℃~+80℃(硅橡胶O型圈) | |
回转角度 | 标志型:90°±5° |
非标志型:0°~180° | |
输出扭矩 | 双作用式:4~10560N.m |
单作用式:6.9~2668N.m | |
接口螺纹 | GT40~GT83? G1/8” |
GT110~GT350? G1/4” |
GTD双作用式输出扭矩表
型号 | 气源压力(bar) | ||||||
2 | 3 | 4 | 5 | 6 | 7 | 8 | |
GTD40 | 3.9 | 5.8 | 7.7 | 9.6 | 11.5 | 13.3 | 15.2 |
GTD52 | 8.32 | 12.48 | 16.64 | 20.8 | 24.96 | 29.1 | 33.2 |
GTD63 | 12.2 | 18.3 | 24.4 | 30.5 | 36.3 | 42.8 | 48.9 |
GTD83 | 29.6 | 44.4 | 59.2 | 74 | 88.8 | 103.6 | 118.4 |
GTD110 | 74.5 | 111.7 | 149 | 186.2 | 223.5 | 260.5 | 298 |
GTD127 | 119 | 178.5 | 238 | 297.9 | 357 | 416.5 | 476.5 |
GTD160 | 236 | 354.6 | 472 | 591 | 709 | 827 | 945 |
GTD190 | 444 | 667 | 889 | 1111 | 1334 | 1556 | 1778 |
GTD210 | 488 | 733 | 977 | 1222 | 1466 | 1710 | 1955 |
GTD255 | 1081 | 1621 | 2162 | 2702 | 3243 | 3783 | 4324 |
GTD300 | 1662 | 2493 | 3326 | 4156 | 4987 | 5818 | 6650 |
GTD350 | 2640 | 3960 | 5280 | 6600 | 7920 | 9240 | 10560 |
GTE单作用式输出扭矩表
型号 | 弹簧 数量 |
气源压力(bar) | 弹簧复位 | ||||||
3 | 4 | ?5 | |||||||
开始 | 终点 | 开始 | 终点 | 开始 | 终点 | 开始 | 终点 | ||
GTE40 | 10 | ||||||||
12 | |||||||||
GTE52 | 10 | 9.74 | 0.84 | 13.9 | 5 | 15.8 | 6.9 | ||
12 | 12 | 1.9 | 18.9 | 8.2 | |||||
GTE63 | 10 | 14.2 | 1.3 | 20.3 | 7.4 | 23.1 | 10.2 | ||
12 | 18.1 | 2.7 | 27.8 | 12.4 | |||||
GTE83 | 10 | 33.8 | 8.6 | 48.6 | 23.4 | 50.6 | 25.4 | ||
12 | 44.1 | 13.8 | 60.2 | 29.9 | |||||
GTE110 | 10 | 89 | 13 | 126.2 | 50.2 | 136 | 60 | ||
12 | 114.2 | 18.2 | 168 | 72 | |||||
GTE127 | 10 | 139.9 | 31.7 | 199.4 | 91.2 | 206.3 | 98.1 | ||
12 | 182.5 | 52.5 | 245 | 115 | |||||
GTE160 | 10 | 299 | 86 | 418 | 205 | 386 | 173 | ||
12 | 266 | 7 | 385 | 126 | 465 | 206 | |||
GTE190 | 10 | 362 | 59 | 584 | 281 | 806 | 503 | 608 | 305 |
12 | 529 | 168 | 751 | 390 | 721 | 360 | |||
GTE210 | 10 | 368 | 147 | 612 | 391 | 857 | 636 | 586 | 365 |
12 | 301 | 29 | 545 | 273 | 790 | 518 | 704 | 432 | |
GTE255 | 10 | 732 | 171 | 1271 | 713 | 1813 | 1253 | 1449 | 889 |
12 | 1095 | 423 | 1635 | 963 | 1739 | 1067 | |||
GTE300 | 10 | 1093 | 53 | 1926 | 886 | 2756 | 1716 | 2440 | 1400 |
12 | 1646 | 397 | 2476 | 1227 | 2929 | 1680 | |||
GTE350 | 10 | 3057 | 1232 | 4377 | 2552 | 4048 | 2223 | ||
12 | 2612 | 422 | 3932 | 1742 | 4858 | 2668 |
工作原理
双作用俯视图

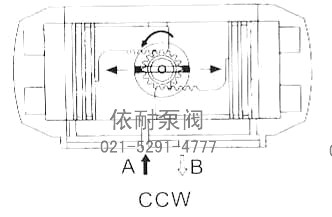

CCW(逆时针方向) 压缩空气由A口输入,使左右活塞向相反方向运动,输出轴逆时针方向转动,两活塞侧面的空气有B口排出。

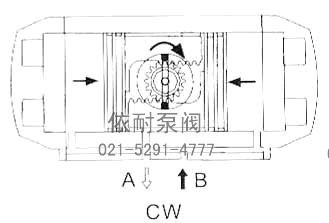

CW(顺时针方向) 压缩空气由B口输入,使左右活塞向中心移动,输出轴顺时针方向转动,两活塞中间的空气由A口排出。
单作用俯视图

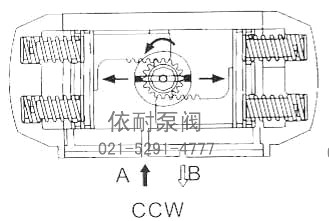

CCW(逆时针方向) 压缩空气由A口输入,使左右活塞向相反方向运动,输出轴逆时针方向转动,两活塞侧面的空气有B口排出

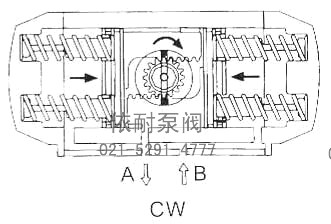

FALL CW(顺时针方向) 失气或失电时,由于弹簧的作用使两活塞向中心移动,输出轴顺时针方向转动,空气由A口排出。

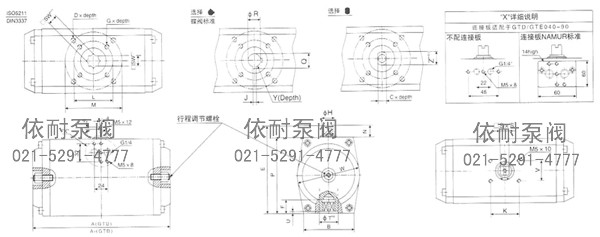

外形及连接尺寸表
型号 | A | A1 | B | C×深度 | D×深度 | E | F | G×深度 | H | J | K | L | M | N | P | Q | R | □S×S | □SW | ΦT | U | V | W | Y深 | Z |
GTD/GTE40 | 104 | - | 45 | 8x12 | M6x10 | 82 | 14 | - | 12 | - | 80 | - | F04.Φ42 | 20 | 60 | - | - | 9x9 | 11x11 | 20 | 1 | 30 | 50 | - | 12 |
GTD/GTE52 | 130 | - | 50 | 8x12 | M6x10 | 94 | 15 | M5x8 | 12 | 3 | 80 | F03.Φ36 | F05.Φ50 | 20 | 74 | 14.2 | Φ12.7 | 10x10 | 11x11 | 24 | 1 | 30 | 59 | 32 | 12 |
GTD/GTE63 | 140 | - | 60 | 10x15 | M8x12 | 108 | 15 | M6x10 | 12 | 3 | 80 | F05.Φ50 | F07.Φ70 | 20 | 88 | 14.2 | Φ12.7 | 10x10 | 14x14 | 24 | 1 | 30 | 70 | 32 | 16 |
GTD/GTE83 | 186 | - | 65 | 10x16 | M8x12 | 128 | 17 | M6x10 | 18 | 5 | 80 | F05.Φ50 | F07.Φ70 | 20 | 108 | 18.4 | Φ15.9 | 13x13 | 17x17 | 32 | 1 | 30 | 91 | 32 | 16 |
GTD/GTE110 | 254 | - | 90 | 14x22 | M10x16 | 160 | 25 | M8x12 | 25 | 5 | 80 | F07.Φ70 | F10.Φ102 | 20 | 140 | 21.6 | Φ19.1 | 16x16 | 22x22 | 47 | 1 | 30 | 120 | 45 | 22 |
GTD/GTE127 | 296 | - | 103 | 20x24 | M10x16 | 180 | 25 | M8x12 | 30 | 5 | 80 | F07.Φ70 | F10.Φ102 | 20 | 160 | 24.8 | Φ22.3 | 19x19 | 22x22 | 53 | 1 | 30 | 137 | 45 | 30 |
GTD/GTE160 | 384 | - | 128 | 28x30 | M12x20 | 228 | 30 | M10x16 | 45 | 8 | 130 | F10.Φ102 | F12.Φ125 | 30 | 198 | 32.1 | Φ28.6 | 28x28 | 27x27 | 66 | 2 | 30 | 173 | 45 | 42 |
GTD/GTE190 | 501 | - | 118 | 28x30 | M16x24 | 257 | 34 | M10x16 | 50 | 8 | 130 | F10.Φ102 | F12.Φ125 | 30 | 227 | 32.1 | Φ28.6 | 28x28 | 36x36 | 89 | 2 | 30 | 208 | 45 | 42 |
GTD/GTE210 | 533 | - | 135 | 32x34 | M16x24 | 285 | 34 | - | 45 | 8 | 130 | - | F14.Φ140 | 30 | 255 | 35.3 | Φ31.8 | 28x28 | 36x36 | 89 | 2 | 30 | 224 | 45 | 48 |
GTD/GTE255 | 589 | 722 | 159 | 40x40 | M20x24 | 332 | 52 | M20x24 | 65 | 10 | 130 | F16.Φ165 | 200x120 | 30 | 302 | 37.4 | Φ33.4 | 28x28 | 46x46 | 119 | 2 | 30 | 274 | 50 | 60 |
GTD/GTE300 | 638 | 793 | 196 | 40x40 | M20x28 | 380 | 52 | - | 75 | 12 | 150 | - | 200x140 | 30 | 350 | 45.3 | Φ41.3 | 28x28 | 46x46 | 135 | 2 | 30 | 322 | 65 | 80 |
GTD/GTE350 | 721 | 931 | 220 | 50x50 | M20x28 | 438 | 72 | - | 90 | 12 | 150 | - | 200x160 | 30 | 408 | 50.8 | Φ50.8 | 28x28 | 60x60 | 156 | 2 | 30 | 378 | 70 | 100 |

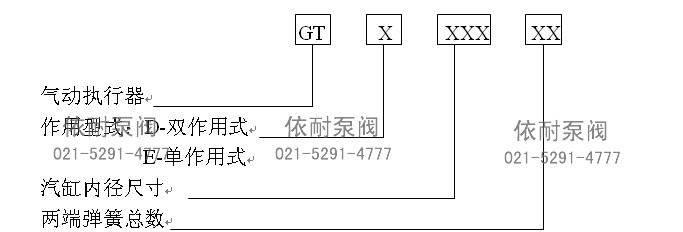

型号编制

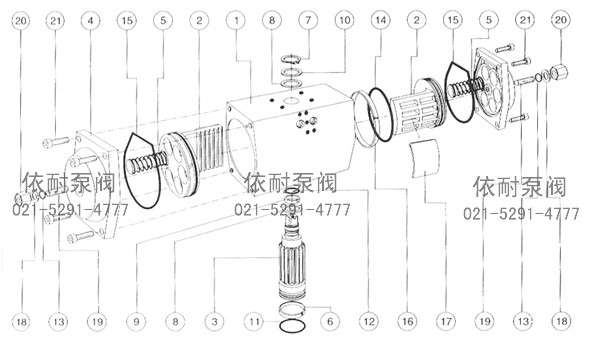

解剥图
零配件表
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 壳体 | 1 | 12 | 轴上O型圈 | 1 |
2 | 活塞 | 2 | 13 | 螺栓密封O型圈 | 1 |
3 | 旋转轴 | 1 | 14 | 活塞O型圈 | 1 |
4 | 端盖 | 2 | 15 | 端盖密封圈 | 2 |
5 | 弹簧/弹簧座 | 8-12 | 16 | 活塞导向环 | 2 |
6 | 下轴承 | 1 | 17 | 活塞轴瓦 | 2 |
7 | 弹性挡圈 | 1 | 18 | 端盖平垫圈 | 2 |
8 | 轴中垫圈 | 2 | 19 | 调节螺栓 | 2 |
9 | 上轴承 | 1 | 20 | 六角螺母 | 2 |
10 | 轴上平垫圈 | 1 | 21 | 内六角螺栓 | 8 |
11 | 轴下O型圈 | 1 |
执行器的容量、重量及开闭时间表
双作用式 | 容量:L | 重量:kg | 单作用式 | 容量:L | 重量:kg | 开或闭时间 |
GTD40 | 0.13 | 0.69 | GTE40 | 0.065 | 1.2 | ≤0.5 |
GTD52 | 0.23 | 0.9 | GTE52 | 0.12 | 1.6 | ≤0.5 |
GTD63 | 0.44 | 1.5 | GTE63 | 0.22 | 2.3 | ≤0.5 |
GTD83 | 0.88 | 2.6 | GTE83 | 0.41 | 4.1 | ≤1.5 |
GTD110 | 1.98 | 6.1 | GTE110 | 0.92 | 9.3 | ≤2 |
GTD127 | 3.13 | 9.2 | GTE127 | 1.5 | 13.9 | ≤2.5 |
GTD160 | 6.2 | 16.7 | GTE160 | 3.0 | 24.8 | ≤4 |
GTD190 | 11.8 | 27.1 | GTE190 | 5.7 | 40.8 | ≤5 |
GTD210 | 16.5 | 32.2 | GTE210 | 8.1 | 46.9 | ≤7 |
GTD255 | 31.3 | 69.3 | GTE255 | 15.4 | 102.6 | ≤10 |
GTD300 | 43.9 | 98.9 | GTE300 | 21.5 | 145.3 | ≤10 |
GTD350 | 65.4 | 148.1 | GTE350 | 31.9 | 216.6 | ≤10 |
执行器的选用
1、 双作用式GTD
使用双作用式的执行器,先确定阀门的扭矩,水蒸汽或非润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑用气体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值,然后根据气源工作压力,查找双作用式扭矩表,可得到标准的GTD型号,例如:气源压力只有5bar,控制一个需要扭矩400N.m球阀,介质为非润滑的水蒸汽,考虑到安全因素,增加25%等于500N.m,首先按表查找气源压力5bar,然后沿该列垂直查找等于或相近的扭矩数据,选591N.m,再沿该行向左查找其型号,选择GTD160型。
2、 单作用式(弹簧复位)GTE
使用单作用式执行器,先确定阀门的扭矩,水蒸气或非润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑用气体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值,然后查找单作用式扭矩表,先查得弹簧复位终点,再查气源工作压力终点,气源压力扭矩应该大于弹簧复位扭矩,可得到准确的GTE型号,例如:气源压力只有4bar,控制一个需要扭矩180N.m碟阀,介质为非润滑的干燥气体,考虑到安全因素,增加60%等于288N.m,首先按表查找弹簧复位终点得到相近扭矩305N.m,然后沿该行向左查找气源压力4bar的开始扭矩584N.m正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查找其型号,选择GTE190型。
GTE单作用式输出扭矩表中,弹簧复位“终点”扭矩即为关闭阀门的扭矩,弹簧复位“开始”扭矩即为打开阀门的扭矩。相对应的气源压力开始的扭矩即为关闭阀门的扭矩,气源压力“终点”扭矩即为打开阀门的扭矩。
气动执行器附件的功能及用途
1、 双作用气动执行器:控制阀门的开启和关闭。
2、 单作用气动执行器:电路、气路切断或有故障时、自动关闭阀门。
3、 单电控磁阀:供电时阀门开启或关闭,断电时阀门关闭或打开。
4、 双电控磁阀:一个线圈通电时阀门开启,另一个线圈通电时阀门关闭,有记忆功能。
5、 回讯器:远距离传阀门开或关位置的信号。
6、 电气定位器:根据电流信号(4~20mA)的大小对阀门的开启(即介质流量)进行调节控制。
7、 电气转换器:将电流信号转换成气压信号,与气动定位器配套使用。
8、 气动定位器:根据气压信号(0.02~0.1Mpa)大小来控制阀门的开度、进行调节控制。
9、 气动三联件:减压阀、过滤器、油雾器。对气源稳定、清洁及运动部件起润滑作用。
10、 手动机构:当电路、气路切断或有故障时,用于操作阀门的启闭。
安装、调试与维护
1、 GT系列气动执行器可与阀门直接连接,也可通过支架和接头与阀门安装连接。
2、 安装时必须保证气动执行器的输出轴与阀门轴的同轴度。
3、 管接头及导管内部应清洗干净,无多余物、粉尘及油污等。
4、 电磁阀、电气定位器、电器转换器、气的定位器、回信器等应按相关说明书进行安装、调试。
5、 气动执行器两端的调节螺钉,可以微量调整阀门的开启角度。调整后必须将螺母销紧。
6、 执行器与阀门应同时调试,对阀门加压到
额定压力,执行器以气源压力0.4~0.7Mpa对两个进气口进行切换进气,观察阀门打开和关闭情况,应转动灵活无停顿,无爬行现象,并进行多次反复试验。
7、 安装电磁阀的气动执行器,调试时应先用手动按钮操作(电磁阀上的红色按钮)调试,然后再通电调试。
8、 气源应保持干燥、清洁、定期对与执行器相配合使用的空气过滤器进行放水,排污。正常使用情况下应每月检查一次,每年检修一次
订购注意事项:
GT气动执行器系列产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐GT气动执行器系列说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
