YT-1000电气定位器
概要
YT-1000系列电气定位器与气动调节阀配套使用，构成闭环控制回路。把控制系统给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。该电气定位器可用于单作用型(弹簧复位型)和双作用型气动执行机构。
特点
● 通过CE认证
● 通过防爆等级（Exia ⅡCT6, Exd Ⅱ BT6，Exd Ⅱ CT6）认证
● 通过IP66等级认证
● 具有高抗振性（在5~200Hz时无影响）
● 电气接口均为多孔形式，便于任意方向连接
● 调校简单，易于实现正、反作用的转换
● 对于小型执行机构，通过调节气孔流量可消除振动现象
● 不需要换零部件即可完成1/2等分控制
● 设计为部件组合式结构，便于维修和保养
● 易于反馈连接
● 空气消耗低
技术参数
| 型号 项目Model Description | YT-1000L | YT-1000R | ||

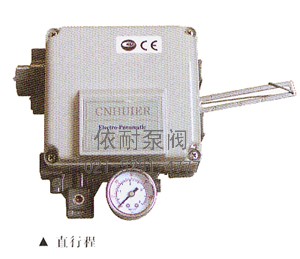

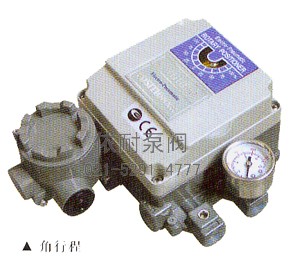

| 直行程 Linear | 角行程 Rotary | |||
| 单作用 Single | 双作用 Double | 单作用 Single | 双作用 Double | |
| 输入信号 Input signal | 4~20mA DC | |||
| 电阻 Impedance | 250±15∩ | |||
| 供气压力 Supply pressure | 1.4~7kgf/cm2(20~100psi) | |||
| 行程Stroke | 10~150mm 0~90° | |||
| 气管接口 Air connection | PT(NPT)1/4 | |||
| 压力表接口 Gauge connection | PT(NPT)1/8 | |||
| 电气接口 Conduit | PF1/2(G1/2) | |||
| 防爆等级 Explosion proof | Exd Ⅱ BT6，Exd Ⅱ CT6, Exia CT6 | |||
| 防护等级 Protection | IP66 | |||
| 环境温度 Ambient temperature | -20℃~70℃ | |||
| 直线性 Linearity | ±1%F.S. ±2% F.S. | |||
| 滞后度 Hysteresis | ±1%F.S. | |||
| 灵敏度 Sensitivity | ±0.2%F.S. ±0.5% F.S. | |||
| 重复性 Repeatability | ±0.5% F.S. | |||
| 空气消耗量 Air consumption | 3LPM(Sup=1.4kgf/cm2,20psi) | |||
| 流量 Folw capacity | 80LPM(Sup=1.4kgf/cm2,20psi) | |||
| 材料 Material | 铸铝Aluminum alloy | |||
| 重量 Weight | 2.7kg(6 lb)2.8kg(6.2 lb) | |||

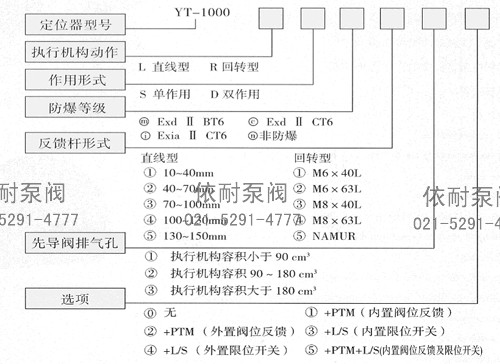

型号说明
订购注意事项：
YT-1000电气定位器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐YT-1000电气定位器说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
