用途及结构简述
A69Y主安全阀适应于蒸汽压力P=10MPa,温度为t=540℃的电站锅炉上使用,防止锅炉介质压力超过允许值,以保证锅炉安全运行。A69Y主安全阀的主要结构特点有1、阀门为双排汽、两端为法兰连接结构。主要由阀体、连接管、缓冲容器、活塞室、阀瓣、阀杆等零件组成。2、当介质压力升高至整定压力时,冲量安全阀打开,介质从脉冲管进入安全阀的活塞室,推动活塞下降,使阀门自动打开,当冲量阀关闭时,阀瓣又自动关闭。3、密封面用钴基硬质合金堆焊而成,阀瓣经热处理,提高了硬度。

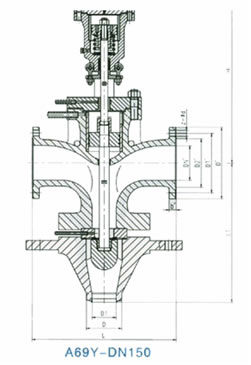

外形及连接尺寸
型号 Type |
公称通径DN Nominal diameter |
连 接 尺 寸Connecting dimensions | ||||||||||
L | L1 | H | D | D1 | DN’ | D’ | D1’ | D2’ | b’ | Z-Фd | ||
A69Y-P455.3V | 150 | 560 | 638 | 698 | 220 | 165 | 150 | 300 | 250 | 204 | 30 | 8-25 |
A69Y-P466.7V | 150 | 560 | 638 | 698 | 220 | 165 | 150 | 300 | 250 | 204 | 30 | 8-25 |
A69Y-P5410V | 150 | 560 | 638 | 698 | 220 | 165 | 150 | 300 | 250 | 204 | 30 | 8-25 |
A69Y-P5410.5V | 150 | 560 | 638 | 698 | 220 | 165 | 150 | 300 | 250 | 204 | 30 | 8-25 |
安装说明
1、A69Y主安全阀门必须垂直安装在设备的最高位置。
2、A69Y主安全阀坚固在支座上,支座承受主安全阀排汽时产生的反作用力。
3、排汽管应用专门吊架,排汽管重量不得加在主安全阀上,A69Y主安全阀与排汽管之间的连接法兰应消除任何的附应加。
4、 排汽管的最低点应考虑疏水,以免排汽时产生水击。
订购注意事项:
A69Y主安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐A69Y主安全阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
