A41Y封闭式高压安全阀

A41Y封闭式高压安全阀
A41Y封闭式高压安全阀

用途

A41Y-160/320型弹簧微启封闭式高压安全阀(单法兰)适用于工作温度≤300℃的空气、氨氢混合气、水等介质的设备和管路上。A41Y-160P/320P、A41Y-160R、320R型弹簧微启封闭式高压安全阀(双法兰)适于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上,作为超压保护装置。A41Y-160/320型弹簧微启封闭式高压安全阀连接法兰按JB/T2769-92的标准。

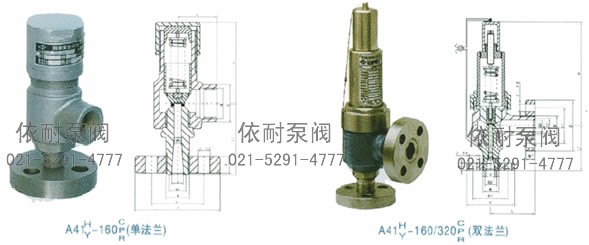

外形及连接尺寸

型号 公称
通径
(DN)
do d M D K Z-Фd b d1 M1 D1 K1 Z1- d1 b L L1 H
A41Y-
160
单法兰
15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85
20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85
25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85
A41Y
-160
10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285
32 12 14
16
37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350
50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380
A41Y
-320
10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261
25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285
32 12 14
16
41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285
40 20 58 M64×3 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350
50 25 70 M80×3 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380

订购注意事项:

A41Y封闭式高压安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐A41Y封闭式高压安全阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
