AF4QH/AF4QW风机安全阀

用途及特点　

风机安全阀是我公司针对传统安全阀存在的问题，并结合风机的特定工况和参数而研制开发的一种新型的阀门产品，它用于保护风机及设备的安全，当风机及设备中的压力异常升高到某一规定值（安全阀的开启压力）时，安全阀能够自动开启并排放介质，以防止压力继续升高，当风机及设备中的压力降低到某一规定值（安全阀的回座压力）时，安全阀自动关闭。该产品获得了国家专利。与传统安全阀比较，具有如下特点：
1、由于风机主要用于低压空气介质，因此风机安全阀取消了出口排放法兰，而采用阀体四周均布的小孔直接排放介质，同时将弹簧腔体直接设置在阀瓣背部，采用上述专利结构后，阀门的结构更为紧凑，介质的排放更加通畅，而阀门的重量却只有传统安全阀的1/3～1/5。

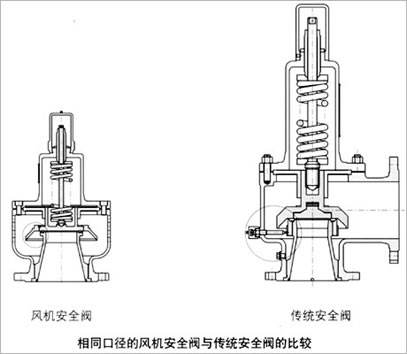

风机安全阀比较图1

2、风机安全阀在阀瓣与阀座间采用了压力积聚槽的专利结构设计，与传统安全阀采用调节圈及定为螺钉的结构相比较，结构更加简单，阀门的使用也更加方便，而阀门的性能却更加稳定。

风机安全阀比较图2

3、传统安全阀的最低开启压力一般为0.1MPa，而用于风机的安全阀，其开启压力往往要求低于0.1MPa，传统安全阀即使改用刚度较小的弹簧，在低压下也不能准确、灵敏的动作。而风机安全阀设计的开启压力范围为0.02～0.2MPa，因此风机安全阀在低压下能够非常准确、灵敏的动作。
4、风机安全阀的弹簧通过阀杆作用在阀瓣上的力作用点与阀瓣密封面非常接近，而传统安全阀力的作用点远离阀瓣密封平面，因此，与传统安全阀相比，风机安全阀的动作性能更加稳定可靠。
5、传统安全阀通过出口通道向一个方向排放介质，因此介质排放时容易引起系统的振动，而风机安全阀是通过阀体上周向均布的小孔向四周均匀排放介质，因此，阀门动作时平稳无振动。
6、风机安全阀没有调节圈，使用非常简单，安全阀出厂时已按用户要求的开启压力调试好，用户直接将安全阀安装在系统上即可使用。

型号、材料及主要参数

公称压力		型号
PN1.0MPa		AF4QH-10C	AF4QW-10P	AF4QW-10P8	AF4QW-10P3	AF4QW-10R	AF4QW-10R8	AF4QW-10R3
主要零件材料	阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	阀盖	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
	阀座	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀瓣	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	反冲盘	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	弹簧	50CrVA	50CrVA（表面包覆氟塑料）
适用温度		250℃	180℃
适用介质		空气等弱腐蚀性气体介质	硝酸类腐蚀性气体介质			醋酸类腐蚀性气体介质
弹簧压力级 MPa		0.02～0.035；0.035～0.045；0.045～0.06； 0.06～0.08；0.08～0.11；0.11～0.15；0.15～0.20；

排量

开启压力 MPa	排放压力 MPa	公称通径
		DN40	DN50	DN80	DN100	DN125	DN150	DN200
		排量 Qd,m3/min
0.02	0.022	5.5	9	22	37	62	88	137
0.03	0.033	6.8	11	27	45	76	108	169
0.04	0.044	7.6	12	30	51	85	120	188
0.05	0.055	8.6	14	34	58	96	136	213
0.06	0.066	9.4	15	37	63	105	150	234
0.07	0.077	10	16	40	68	113	160	275
0.08	0.088	11	18	43	73	121	172	269
0.09	0.099	12	19	46	77	128	183	285
0.10	0.11	12	20	48	81	135	192	300
0.11	0.121	13	21	51	85	142	202	316
0.12	0.132	13	22	53	89	148	211	331
0.13	0.143	14	23	55	93	156	222	347
0.14	0.154	15	24	58	94	161	231	361
0.15	0.165	15	25	60	102	170	241	377
0.16	0.176	16	26	63	106	176	250	391
0.17	0.187	16	27	65	110	184	261	407
0.18	0.198	17	28	68	114	190	270	422
0.19	0.209	18	29	70	118	197	280	438
0.20	0.22	18	30	72	122	204	290	453

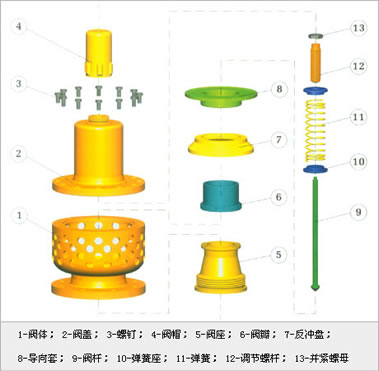

主要尺寸、重量及结构

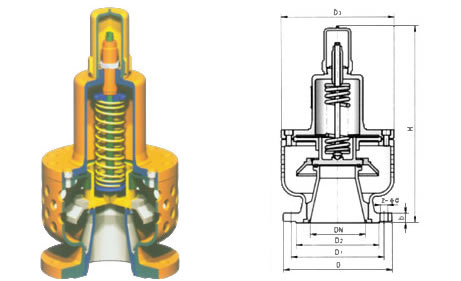

风机安全阀外形尺寸图

公称通径DN	主要尺寸（mm）							重量（kg）
公称通径DN	D	D1	D2	b	Z-φd	D3	H	重量（kg）
40	145	110	85	16	4-18	100	250	5
50	160	125	100	16	4-18	115	272	6
65	180	145	120	18	4-18	140	285	6.3
80	195	160	135	20	4-18	172	296	6.5
100	215	180	155	20	8-18	212	425	14
125	245	210	185	22	8-18	254	450	22
150	280	240	210	22	8-23	280	480	35
200	335	295	365	24	8-23	330	520	50

订购注意事项：

AF4QH/AF4QW风机安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐AF4QH/AF4QW风机安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
