GA49H脉冲式安全阀
GA49H脉冲式安全阀
用途及结构简述
GA49H脉冲式安全阀主要应用于电站锅炉、各种压力容器、减温减压装置等设备，防止设备压力超过允许值时及时泄压，保证设备的安全运行。脉冲式安全阀的主要结构特点有：1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。2、GA49H脉冲式安全阀密封材质使用铁基铬镍不锈钢堆焊而成，阀瓣经过热处理，提高了耐磨性和抗冲蚀性。3、GA49H脉冲式安全阀阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。

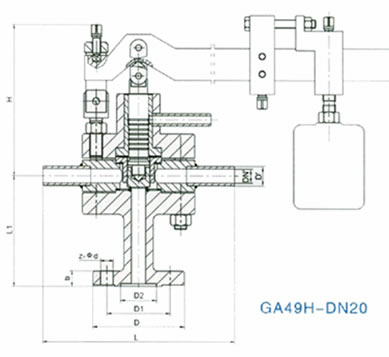

外形及连接尺寸
| 型号 Type |
公称通径DN Nominal diameter |
连 接 尺 寸 Connecting dimensions | |||||||||
| L | L1 | H | D | D1 | D2 | b | Z-d | DN | D’ | ||
| GA49H-PW466.7V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
| GA49H-PW5410V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
| GA49H-PW5410.5V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
安装说明
1、GA49H脉冲式安全阀应与A69Y-Pw5410V型，DN150主安全阀等配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，应将管路冲洗干净。
3、GA49H脉冲式安全阀引出管与主安全阀的入口管之间应保持一段较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
4、GA49H脉冲式安全阀与电磁铁一起装在一个专门的支架上，阀门上杠杆与电磁铁连接要灵活，不得有卡涩现象。
订购注意事项：
GA49H脉冲式安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐GA49H脉冲式安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
