HFA48SH高温高压全启式安全阀
HFA48SH高温高压全启式安全阀
用途
“C型”高温高压全启式安全阀适用于工作温度≤425℃;“I型”高温高压全启式安全阀适用于介质温度 ≤500℃; “V型” ≤500℃的适用于蒸汽等介质设备或管路上，作为超压保护装置。
主要零部件材料
| NO. | 零件名称 Name of part | C型 材料 Materials | I型 材料 Materials | V型 材料 Materials |
| 1 | 阀体 Body | WCB | ZG1Cr5Mo | ZG15Cr1Mo1V |
| 2 | 阀座 Nozzle | 2Cr13 | 1Cr18Ni9Ti | 12Cr1MoVA |
| 3 | 调节阀 Adjusting ring | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 4 | 阀瓣 Disc | 2Cr13 | 17-4PH | 17-4PH |
| 5 | 导向套 Guide sleeve | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 6 | 散热器 Radiator | ZG230-450 | ZG230-450 | ZG230-450 |
| 7 | 阀盖 Bonnet | ZG230-450 | ZG230-450 | ZG230-450 |
| 8 | 弹簧 Spring | 50CrVA | 50CrVA | 50CrVA |

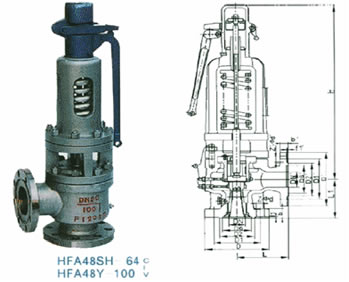

外形及连接尺寸
| 公称通径DN(mm) Nominal diameter |
尺 寸 Dimensions(mm) | |||
| do | L | L1 | DN | |
| 40 | 25 | 135 | 120 | 50 |
| 50 | 32 | 160 | 130 | 65 |
| 80 | 50 | 175 | 160 | 100 |
| 100 | 65 | 220 | 200 | 125 |
| 150 | 100 | 285 | 260 | 200 |
| 200 | 125 | 350 | 320 | 250 |
订购注意事项：
HFA48SH高温高压全启式安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐HFA48SH高温高压全启式安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
