JA22H静重式安全阀
JA22H静重式安全阀
主要性能规范
型号：JA22H-2.5G
工作温度：≤200℃
适用介质：蒸汽和类似介质等。
静重式安全阀当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放;当压力降低到规定值时,阀门自动关闭,保证设备安全运行。

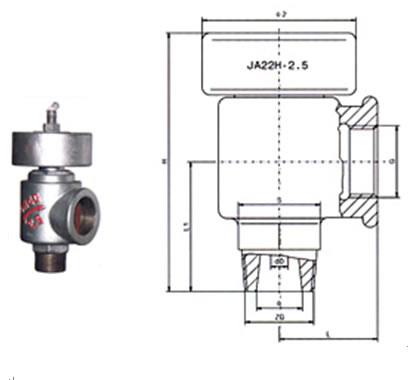

主要外形尺寸
| 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | ||||||||
| do | ZG | G | S | Φ | Φ2 | L | L1 | H | ||
| 25 | 14 | 1″ | 11/4″ | 41 | 25 | 90 | 50 | 65 | 180 | 3.35 |
| 32 | 18 | 11/4″ | 11/2″ | 48 | 32 | 105 | 55 | 75 | 205 | 7.3 |
| 40 | 23 | 11/2″ | 2″ | 56 | 40 | 120 | 60 | 85 | 240 | 9.4 |
| 50 | 28 | 2″ | 21/2″ | 62 | 50 | 140 | 65 | 95 | 280 | 15 |
| 65 | 40 | 21/2″ | 3″ | 82 | 60 | 160 | 75 | 110 | 330 | 21 |
订购注意事项：
JA22H静重式安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐JA22H静重式安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
