YANA42F内装式安全阀
YANA42F内装式安全阀
用途
YANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用。
主要零部件材料
| NO. | 零件名称Name of part | 材料 Materials |
| 1 | 阀瓣 Disc | 碳钢 Carbon Steel |
| 2 | 密封圈 Sealing | 聚四氟乙烯 PTFE |
| 3 | 阀体 Body | 碳钢 Carbon Steel |
| 4 | 阀杆 Stem | 1Cr18Ni9Ti |
| 5 | 阀座 Seat | 碳钢 Carbon Steel |
| 6 | 支架 Yoke | 碳钢 Carbon Steel |

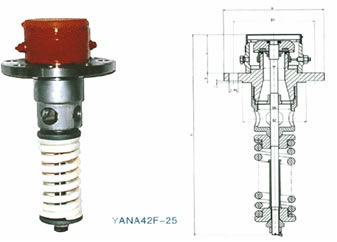

外形及连接尺寸
| 公称通径 Nominal diameter DN(mm) |
尺寸 Dimension(mm) | ||||||||
| L | D | D1 | D2 | D0 | b | f | Z-Φd | H ≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 4-18 | 376 |
| 80 | 99 | 225 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
订购注意事项：
YANA42F内装式安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐YANA42F内装式安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
