GA44H双杠杆安全阀
GA44H双杠杆安全阀
用途
GA44H型双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许、最高值，介质可为蒸汽、空气。
主要零部件材料
| NO. | 零件名称 Name of part | C型材料 Materials |
| 1 | 阀体 Body | 碳钢 Carbon steel |
| 2 | 导向套 Guide sleeve | 不锈钢 Stainless steel |
| 3 | 阀瓣 Disc | 2Cr13 |
| 4 | 阀杆 Stem | 2Cr13 |
| 5 | 杠杆 Lever | 碳钢 Carbon steel |
| 6 | 重锤 Hammer | 铸铁 Cast iron |

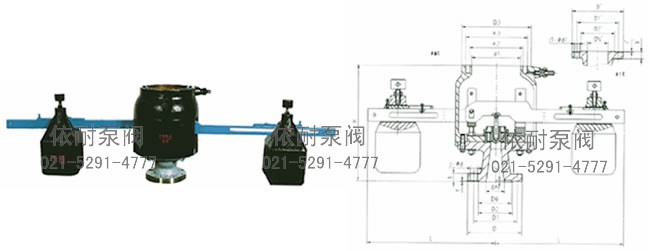

外形及连接尺寸
| 型号 Type |
公称通径 DN(mm) |
尺 寸 Dimension(mm) | ||||||||||
| do-z | D | D1 | D2 | D6 | f | f2 | b | Z-d | H | L | ||
| GA44H-1.6 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 20 | 8-18 | 410 | 840 |
| GA44H-2.5 | 80 | 50×2 | 200 | 160 | 135 | / | 3 | / | 22 | 8-18 | 410 | 840 |
| GA44H-4.0 | 80 | 50×2 | 200 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | 410 | 840 |
| GA44H-6.4 | 80 | 40×2 | 210 | 170 | 140 | 121 | 3 | 4 | 30 | 8-23 | 480 | 840 |
| 型号 Type |
公称通径 DN(mm) |
尺寸Dimension(mm) | ||||||||||
| 承插式 | 法兰式 | |||||||||||
| d1 | K2 | K3 | D3 | DN’ | D2’ | D1’ | D’ | b’ | f’ | z1-d1 | ||
| GA44H-1.6 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-2.5 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-4.0 | 80 | 120 | 145 | 162 | 190 | 150 | 210 | 240 | 280 | 24 | 3 | 8-23 |
| GA44H-6.4 | 80 | 200 | 218 | 253 | 285 | 200 | 255 | 280 | 315 | 22 | 3 | 8-18 |
订购注意事项：
GA44H双杠杆安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐GA44H双杠杆安全阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
