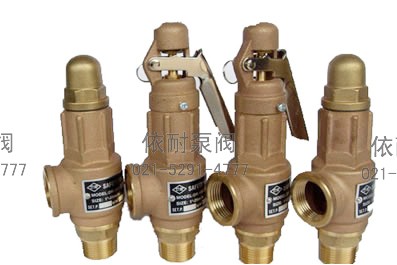

A27HT/A28HT铜安全阀

A27HT/A28HT铜安全阀
A27HT/A28HT铜安全阀

用途

本产品是一种自动控制及保护作用的阀门。他不借助任何外力,而是利用介质本身的力来排出一定数量的介质,以防止系统内压力超过预定的安全值。当压力恢复正常值后,安全阀自动关闭阻止介质继续排除。它适用于锅炉,水压机,油压机,空气压缩机,空调机等压力系统的压力的控制与保护。

性能参数

适用温度: ≤220℃
启闭压差: ≤15整定压力
公称压力: 1.6Mpa
适用介质: 空气,蒸气,水
适用整定压力范围: 1. 0.3~0.7Mpa, 2. 0.6~1.0Mpa,3. 1.0~1.6Mpa
规格: 单位:mm

主要连接尺寸

型号规格 进气口连接 出气口连接 公称通经 流道直径 开启高度
±5
外型尺寸
A27HT-1.6T15 R1/4 G1/4 Φ15 Φ9 0.6 84 197
A27HT-1.6T20 R1/4 G1 Φ20 Φ12 0.8 86 175
A27HT-1.6T25 R1 G11/4 Φ25 Φ16 1 102 162
A27HT-1.6T32 R1 1/4 G11/2 Φ32 Φ20 1.25 117 218
A27HT-1.6T40 R1 1/2 G1 Φ40 Φ25 1.6 122 245
型号规格 进气口连接 出气口连接 公称通经 流道直径 开启高度
±5
外型尺寸
A28HT-1.6T15 R1/2 G1/4 Φ15 Φ9 2.25 88 170.5
A28HT-1.6T20 R3/4 G1 Φ20 Φ12 3 90 176
A28HT-1.6T25 R1 G11/4 Φ25 Φ16 4 95 202.5
A28HT-1.6T32 R1 1/4 G11/2 Φ32 Φ20 5 121 223.5
A28HT-1.6T40 R1 1/2 G2Φ Φ40 Φ25 6.25 127 250.5

订购注意事项:

A27HT/A28HT铜安全阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐A27HT/A28HT铜安全阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
