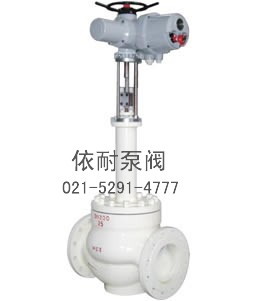

CV3000智能电动调节阀
型号：CV3000 智能调节控制阀
特点及功能
配AUTORK IK/IKT系列智能型电动执行器-电动CV3000调节控制阀
AUTORK IK/IKT系列智能型电动执行器，系中德合资，在ROTORK二代产品基础上做了重大改进：主要是控制部分集成度大大提高，性能相对更加稳定可靠，产品 采用严格意义上的智能型非侵入式设计，整机防护等级全部达到最高标准IP68。同时有效降低了成本，在充分满足用户技术需要和交货期需要以及售后服务需要 的前提下带给客户的是非常可观的成本及综合效益。
主要功能及特点：
1． 大屏幕高清晰LCD数字液晶显示及就地磁感应开关控制；
2． SOC单芯片集成控制技术及ESD功能（即“紧急停车”功能）；
3． 自动相位保护和修正功能；超强检错报警功能；
4． 红外线遥感技术，非接触式阀位测量和力矩测量技术；
5． 电机过热保护等安全保护功能等。
IKMD系列性能参数
| 执行器型号 | IKMD10 | IKMD18 | IKMD20 | ||||||
| 法兰型号 | F10 | F10 | F14 | ||||||
| 螺杆直径/螺距 | 25/3 | 25/3 | |||||||
| 最大线性行程 | 115 | ||||||||
| 执行器转速 (rpm) |
线性速度 (mm/sec) |
调节推力 (kN) |
额定阀座 推力(kN) |
线性速度 (mm/sec) |
调节推力 (kN) |
额定阀座 推力(kN) |
线性速度 (mm/sec) |
调节推力 (kN) |
额定阀座 推力(kN) |
| 18 | 0.9 | 8.1 | 16.1 | 0.9 | 15.9 | 28.59 | 2.1 | 24.26 | 36.4 |
| 24 | 1.2 | 8.1 | 16.1 | 1.2 | 15.9 | 25.42 | 2.8 | 24.26 | 36.4 |
| 36 | 1.8 | 7.9 | 15 | 1.8 | 14.3 | 25.42 | 4.2 | 20.22 | 24.3 |
| 48 | 2.4 | 7.7 | 14.7 | 2.4 | 12.7 | 22.26 | 5.6 | 16.17 | 20.2 |
| 72 | -- | -- | -- | -- | -- | -- | 8.4 | 14.15 | 16.1 |
| 执行器型号 | IKMD20 | IKMD25 | |||||||
| 法兰型号 | F14 | F14 | |||||||
| 螺杆直径/螺距 | 38/15 | 33/7 | 38/15 | ||||||
| 最大线性行程 | 115 | ||||||||
| 执行器转速 (rpm) |
线性速度 (mm/sec) |
调节推力 (kN) |
额定阀座 推力(kN) |
线性速度 (mm/sec) |
调节推力 (kN) |
额定阀座 推力(kN) |
线性速度 (mm/sec) |
调节推力 (kN) |
额定阀座 推力(kN) |
| 18 | 5.4 | 16.7 | 25.1 | 2.5 | 45.5 | 60.7 | 5.4 | 31.3 | 41.7 |
| 24 | 7.2 | 16.7 | 25.1 | 3.4 | 45.5 | 60.7 | 7.3 | 31.3 | 41.7 |
| 36 | 10.8 | 13.9 | 16.7 | 5.0 | 38.4 | 48.5 | 10.8 | 26.4 | 33.3 |
| 48 | 14.4 | 11.1 | 13.9 | 6.8 | 30.3 | 40.4 | 14.4 | 20.85 | 27.8 |
| 72 | 21.6 | 8.9 | 11.1 | 10.1 | 30.3 | 40.4 | 21.6 | 20.85 | 27.8 |
