技术性能
D973对夹双偏心硬密封电动蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质,D973对夹双偏心硬密封电动蝶阀的主要特点有:
1、适用温度-20~+425oC;
2、工作压力大,耐磨损,使用寿命长,启闭时间迅速;
3、D973对夹双偏心硬密封电动蝶阀密封性能好,具有自动定心作用,泄漏量小;
4、F四氟密封适用温度≤160oC
。对夹双偏心硬密封电动蝶阀已被广泛应用于电厂、钢厂、食品、化工、饮料、医药、石化、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

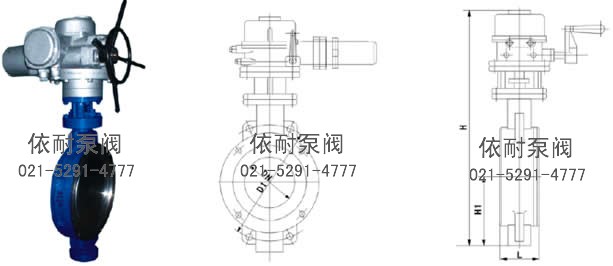

主要外形连接尺寸
公称 通径 (DN) | 主 要 尺 寸 | 法 兰 尺 寸 和 螺 栓 规 格 | |||||||
1.0 MPa | 1.6 MPa | 2.5 MPa | |||||||
L | H | H1 | D1 | 4-Ф-M | D1 | 4-Ф-M | D1 | 4-Ф-M | |
50 | 43 | 530 | 112 | 125 | Ф18 | 125 | Ф18 | 125 | Ф18 |
65 | 46 | 530 | 115 | 145 | Ф18 | 145 | Ф18 | 145 | Ф18 |
80 | 49 | 565 | 120 | 160 | Ф18 | 160 | Ф18 | 160 | Ф18 |
100 | 56 | 600 | 138 | 180 | Ф18 | 180 | Ф18 | 190 | Ф23 |
125 | 64 | 640 | 164 | 210 | Ф18 | 210 | Ф18 | 220 | Ф27 |
150 | 70 | 705 | 175 | 240 | Ф23 | 240 | Ф23 | 250 | Ф27 |
200 | 71 | 775 | 208 | 295 | M20 | 295 | M20 | 310 | M24 |
250 | 76 | 945 | 243 | 350 | M20 | 355 | M24 | 370 | M27 |
300 | 83 | 1070 | 283 | 400 | M20 | 410 | M24 | 430 | M27 |
350 | 92 | 1140 | 310 | 460 | M20 | 470 | M24 | 490 | M30 |
400 | 102 | 1210 | 340 | 515 | M24 | 525 | M27 | 550 | M33 |
450 | 114 | 1335 | 380 | 565 | M24 | 585 | M27 | 600 | M33 |
500 | 127 | 1415 | 410 | 620 | M24 | 650 | M30 | 660 | M33 |
600 | 154 | 1605 | 470 | 725 | M27 | 770 | M33 | 770 | M36 |
700 | 165 | 1844 | 550 | 840 | M27 | 840 | M33 | 875 | M39 |
800 | 190 | 2040 | 640 | 950 | M30 | 950 | M36 | 990 | M45 |
900 | 203 | 2255 | 710 | 1050 | M30 | 1050 | M36 | 1090 | M45 |
1000 | 216 | 2380 | 770 | 1160 | M33 | 1170 | M39 | 1210 | M52 |
1200 | 254 | 2640 | 890 | 1380 | M36 | 1390 | M45 | 1420 | M52 |
