DK941X真空电动蝶阀
型号：DK941X 真空电动蝶阀
产品概述
DK941X真空电动蝶阀适用于无腐蚀的饱和水蒸气低真空管路上，作为闭路设备。DK941X真空电动蝶阀为密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力水密封，确保轴封处不泄漏。DK941X真空电动蝶阀结构为双阀座形势，两座之间以及轴端处均为橡胶密封与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体壁上加装电热装置。
主要零件材料
| 零件名称 | 阀体、蝶板 | 阀轴、密封座 | 蝶板密封圈 |
| 材料 | Q235-A、F钢板 | 2Cr13、1Cr18Ni9Ti | 三元已丙橡胶、氟橡胶 |
主要技术参数
| 型号 | Ds9D41X-2.5C | Ds9D41XF-2.5C | ||
| 公称压力（MPa） | 0.25 | 0.25 | ||
| 试验压力（MPa） | 强度试验 | 0.4 | 0.4 | |
| 密封试验 | 0.275 | 0.275 | ||
| 工作压力（MPa） | 0.25 | 0.25 | ||
| 适用介质 | 无腐蚀饱和水蒸气 | |||
| 适用温度℃ | ≤120 | ≤200 | ||
| 真空浅漏率 | ≤6.67×10-2PaM3S-1 | |||
| 法兰连接尺寸标准 | GB2555～2556-81 | |||
| 压力试验标准 | GB/T13927-92 | |||

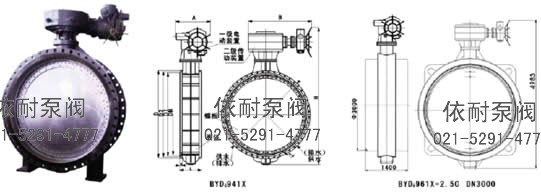

主要外形连接尺寸
| DN | D | D1 | D2 | L | n-d | b | f | A | B | H |
| 1000 | 1170 | 1120 | 1080 | 305 | 28-30 | 42 | 5 | 590 | 980 | 2230 |
| 1200 | 1375 | 1320 | 1280 | 381 | 32-30 | 44 | 5 | 590 | 980 | 2476 |
| 1400 | 1575 | 1520 | 1480 | 381 | 36-30 | 46 | 5 | 630 | 1117 | 2793 |
| 1600 | 1790 | 1730 | 1690 | 457 | 40-30 | 48 | 5 | 630 | 1117 | 2850 |
| 1800 | 1990 | 1930 | 1890 | 457 | 44-30 | 50 | 5 | 850 | 1480 | 3187 |
| 2000 | 2190 | 2130 | 2090 | 540 | 48-30 | 52 | 5 | 850 | 1480 | 3310 |
| 2200 | 2405 | 2340 | 2295 | 590 | 52-33 | 56 | 6 | 850 | 1554 | 3915 |
| 2400 | 2605 | 2540 | 2495 | 650 | 56-33 | 60 | 6 | 850 | 1554 | 4187 |
| 2600 | 2805 | 2740 | 2695 | 700 | 60-33 | 64 | 6 | 1533 | 1435 | 4409 |
| 2800 | 3030 | 2960 | 2910 | 760 | 64-36 | 66 | 6 | 1585 | 1837 | 4760 |
| 3000 | 3230 | 3160 | 3110 | 810 | 68-36 | 70 | 6 | 1585 | 1837 | 5008 |
注：可根据用户要求从DN250-3000生产（GB12221-89）长系列。从DN1200-3000带底脚的需注明。
