G941W/J/Fs衬胶、衬氟电动隔膜阀

型号:G941W/J/Fs-10  衬胶、衬氟电动隔膜阀
型号:G941W/J/Fs-10  衬胶、衬氟电动隔膜阀

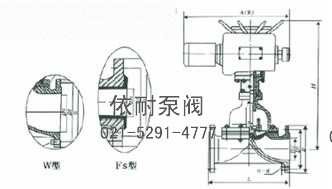

G941W/J/Fs-10型 衬胶、衬氟电动隔膜阀 外形尺寸图
G941W/J/Fs-10型 衬胶、衬氟电动隔膜阀 外形尺寸图

性能规范

工作温度 适用介质
≤85℃ J:一般腐蚀性介质

注:此为本厂基型产品适用温度,如有不同要求请参阅前页说明进行选择。

主要零件材料

名称 材料
阀体 铸铁、不锈钢、灰铸铁/衬胶、氟塑料
阀盖 铸铁
阀瓣 铸铁
电动头 组合件
隔膜 天然胶、丁基胶、氟塑料/橡胶
阀杆 碳钢

外形尺寸、连接尺寸及质量

型 号 公称通径 DN(mm) 尺 寸 (mm) (参考值) 气动装置 质量 (?K)
L D1 D n-d H 型 号 输出力矩 N-m 起闭时间 (S)
J型 W型
EG941 W/J/FS -16 20 121 117 75 105 4-13.5 - - - - -
25 131 124 85 115 4-13.5 445 Z5-18/16 50 17 40
32 150 146 100 140 4-17.5 457 Z5-18/16 50 20 41
40 163 159 110 150 4-17.5 466 Z5-18/16 50 14 44
50 194 190 125 165 4-17.5 480 Z10-18/16 50 20 50
EG941 W/J/FS -10 65 220 216 145 185 4-17.5 517 Z10-18/16 150 28 60
80 258 254 160 200 8-17.5 539 Z10-36/25 100 16 70
100 309 305 180 220 8-17.5 576 Z10-36/25 100 17 77
125 362 356 210 250 8-17.5 634 Z15-18/25 150 32 92
150 412 406 240 285 8-22 660 Z15-18/25 200 53 120
EG941W/J/FS-6 200 527 521 295 340 12-22 860 Z20-36/25 300 33 180
G941 W/J/FS -6、10 15 125 - 65 95 4-12 - - - - -
20 135 - 75 105 4-12 - - - - -
25 145 - 85 115 4-14 445 Z5-18/16 50 17 40
32 160 - 100 135 4-18 457 Z5-18/16 50 20 42
40 180 - 110 145 4-18 466 Z5-18/16 50 14 45
50 210 - 125 160 4-18 480 Z10-18/16 50 20 50
65 250 - 145 180 4-18 517 Z10-18/16 150 28 60
80 300 - 160 195 4-18 539 Z10-36/25 100 16 70
100 350 - 180 215 8-18 576 Z10-36/25 100 17 80
125 400 - 210 245 8-18 634 Z15-18/25 150 32 104
150 460 - 240 280 8-23 660 Z15-18/25 150 53 125
G941 W/J/FS -4 200 570 - 295 335 8-23 860 Z15-18/25 200 53 180
250 680 - 350 390 12-23 980 Z15-18/25 200 53 280
300 790 - 400 440 12-23 1003 ZD30-36a 300 45 434
350 900 - 460 500 16-23 1030 ZD30-36a 300 45 -
400 1000 - 505 565 16-23 - - - - -

1、结构长度按:GB12221或BS5156 2、法兰连接尺寸按:GB4216.4或BS4504 3、试验与检验按:GB/T13927或BS5156
