LDSL刷式电动过滤器
型号：LDSL 刷式电动过滤器
性能特点
单台流量:300~2800m3/h
最小工作压力：0.1MPa
最大工作压力：1.6MPa、2.5MPa、4.0MPa
最高工作温度：70℃
过滤精度：20-3500微米
控制方式：压差、时间及手动
清洗时间：60秒
清洗机构转速：14pm
清洗压损：0.01MPa
控制电压：交流220V
额定操作电压：三相，220V，380V，50HZ
结构原理
LDS系列刷式电动过滤器是一种全自动自清洗过滤器，在过滤器滤网内安装一套刷子，刷子由电机带动旋转，在过滤器端盖上安装一个电磁排污阀。清洗时，来自压差开关的信号传给控制盘，控制盘打开排污阀同时启动电机，带动刷子旋转刷掉污物杂质,在水力的作用下,通过排污阀排出过滤器。清洗无需断流。
过滤清洗
水流从过滤器进口流入，经过滤网后从出口流出，当水流中的杂质颗粒不断地在滤网的内表面堆积，使得过滤器的上下游压差增大，当过滤器上下游（进出口）压差达到预定值时(0.05MPa)，压差开关便传递信号给控制盘，控制盘启动电机带动刷子旋转刷掉滤网上的污物杂质。同时打开排污阀，污物从排污阀排走。
控制系统
采用PLC或单片机自动控制。可根据压差或定时控制反冲洗，并可手动清洗和选择设计为连续清洗，发生故障时有警示信号或相应之动作。

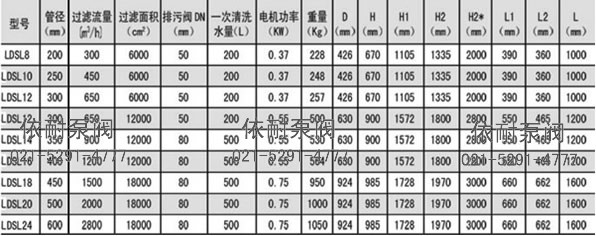

型号参数

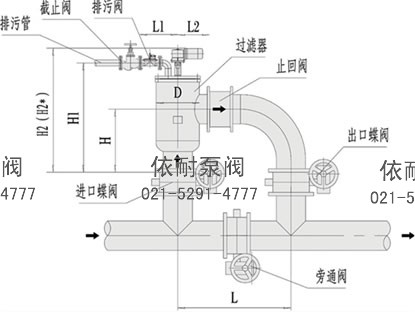

安装示意图
LDSL刷式电动过滤器安装示意图
