Q947H型固定电动球阀

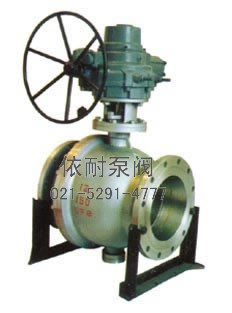

型号:Q947H  固定电动球阀 图1
型号:Q947H  固定电动球阀 图1
型号:Q947H  固定电动球阀 图2
型号:Q947H  固定电动球阀 图2

概述

Q947 型固定式球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介 质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的 转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向 都能密封,因而安装没有流向限制。
本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。
全通径:阀门流量孔径与管线内径一致,以便管线清扫。

应用范围

操作的可靠性
大口径球阀的相对连动部(阀座和阀杆轴承)由于采用了摩擦系数小的特氟龙,因而操作扭距小,此外,由于密封润滑脂的长期润滑,使得操作更加灵活。

阀座结构
阀座的结构有两种:单密封和双密封结构,一般具有自泄压机能的是单密封,双密封则由阀体上附加的安全泄压。

阀杆加长
阀杆加长适于埋地及低温用,加长尺寸根据需要确定,操作方式有手动、气动、电动、气液连动等。

对外力的安全性
阀体的壁厚根据高压容器的安全法规进行设计,对承受外力抗弯曲等符合API6D规定,强度足够。

阀杆压盖部密封
填料压盖部密封如图所示采用了四个O型圈和密封注脂装置。

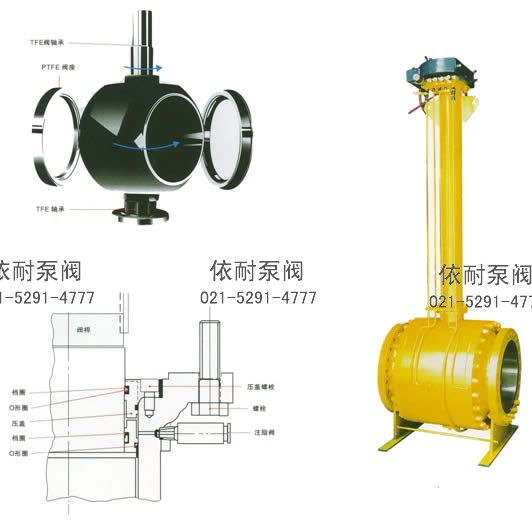

示意图

Q947H型固定电动球阀 示意图
Q947H型固定电动球阀 示意图

主要零件材料

Q947H型固定电动球阀 结构图
Q947H型固定电动球阀 结构图
序号 材料
标准 零件名称
材料牌号
材料
标准 零件名称
材料牌号
碳钢 不锈钢 碳钢 不锈钢
GB ASTM GB ASTM GB ASTM GB ASTM
01 底盖 25 A105 1Cr18Ni9Ti F304/F316/
F304L/F316L
18 上阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
02 底盖螺钉 25CrMoA A193-B7 1Cr17Ni2 A193-B8M 19 上阀杆轴承 金属夹
PTFE
金属夹
PTFE
金属夹
PTFE
金属夹
PTFE
03 垫圈 氟橡胶;PTFE; 金属夹石墨 20 止推轴承 PTFE PTFE PTFE PTFE
04 止推轴承 金属夹PTFE 21 阀座O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
05 下阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
22 填料O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
06 下阀杆轴承 氟橡胶;PTFE; 金属夹石墨 23 阀杆填料函 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
07 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
24 垫圈 氟橡胶;PTFE,金属夹石墨
08 螺母 45 A194-2H 0Cr18Ni A194-8M 25 阀杆填料 石墨
09 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 26 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
10 垫圈 金属夹石墨 27 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B7M
11 阀盖 WCB A316-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
28 阀杆填料 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M
CF3/CF3M
12 阀座O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶 29 螺母 45 A194-2H 0Cr18Ni A194-8M
13 阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH 30 支架 WCB WCB WCB WCB
14 阀座 PTFE;PPL PTFE;PPL PTFE;PPL PTFE;PPL 31 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
15 阀座支承圈 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
32 垫圈 氟橡胶;PTFE;金属夹石墨
16 球体 1Cr18Ni9Ti 304 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
33 排污塞 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
17 球体键 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
