Z941T/W/H明杆楔式单闸板电动闸阀

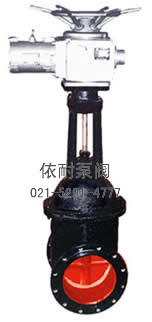

型号:Z941T/W/H-10  明杆楔式单闸板电动闸阀
型号:Z941T/W/H-10  明杆楔式单闸板电动闸阀

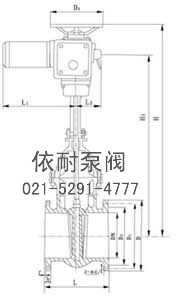

Z941T/W/H-10型明杆楔式单闸板电动闸阀 外形尺寸图
Z941T/W/H-10型明杆楔式单闸板电动闸阀 外形尺寸图

用途

Z941T/W/H-10型明杆楔式单闸板电动闸阀广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

主要零件材料

零件名称 材 料
Z941T-10 Z941W-10 Z941H-10
阀体、阀盖 灰铸铁 灰铸铁 灰铸铁
闸 板 灰铸铁+黄铜 灰铸铁 灰铸铁+不锈钢
阀 杆 碳钢(铜) 碳钢(铜) 碳钢(铜)
阀杆螺母 青铜(球铁) 青铜(球铁) 青铜(球铁)

性能规范

型号 公称压力(MPa) 试验压力 适用温度(℃) 适用介质
强度(水)(MPa) 密封((MPa)
Z941H-10 1.0 1.5 1.1 ≤200 蒸气、水、油品
Z94T-10 水、蒸气
Z941W-10 ≤100 油品

主要外形连接尺寸

型 号 公称通径
DN(?L)
尺寸 重量
(?K)
L D D1 D2 b-f Do z-фd H H1 L2 L1
Z941T/W/H
-10
100 229 215 180 155 22-3 305 8-ф18 770 608 161 391 89
125 254 245 210 185 24-3 305 8-ф18 843 680 161 391 106
150 267 280 240 210 24-3 305 8-ф23 916 753 161 391 124
200 330 335 295 265 26-3 305 8-ф23 1062 899 161 391 184
250 380 390 350 320 28-3 305 12-ф23 1195 1032 161 391 245
300 420 440 400 368 28-4 305 12-ф23 1366 1254 215 299 317
350 450 500 460 428 30-4 305 16-ф23 1539 1427 215 299 431
400 480 565 515 484 32-4 305 16-ф25 1670 1558 215 299 595
