Z944T/W明杆平行式双闸板电动闸阀

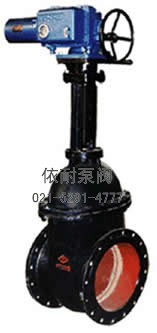

型号：Z944T/W-10 明杆平行式双闸板电动闸阀

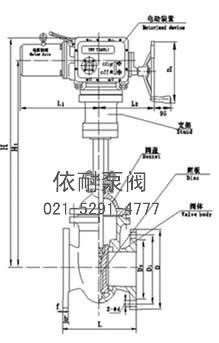

Z944T/W-10型明杆平行式双闸板电动闸阀 外形尺寸图
用途
Z944T/W-10型明杆平行式双闸板电动闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
主要零件材料
| 零件名称 | 材 料 | |
| Z944T-10 | Z944W-10 | |
| 阀体、阀盖 | 灰铸铁 | 灰铸铁 |
| 闸 板 | 灰铸铁＋黄铜 | 灰铸铁 |
| 阀 杆 | 碳钢(铜) | 碳钢(铜) |
| 阀杆螺母 | 青铜（球铁） | 青铜（球铁） |
性能规范
| 型号 | 公称压力 （MPa） |
试验压力 | 适用温度 （℃） |
适用介质 | |
| 强度（水） （MPa） |
密封（水） （MPa） |
||||
| Z944T-10 | 1.0 | 1.5 | 1.1 | ≤200 | 蒸气、水、 |
| Z944W-10 | ≤100 | 油品 | |||
主要外形连接尺寸
| 型 号 | 公称通径 DN(?L) |
尺寸 | 重量 （?K） |
||||||||||
| L | D | D1 | D2 | b-f | Do | z-фd | H | H1 | L2 | L1 | |||
| Z944T/W-10 | 100 | 229 | 215 | 180 | 155 | 22-3 | 305 | 8-ф18 | 735 | 572 | 161 | 391 | 86.5 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 305 | 8-ф18 | 804 | 641 | 161 | 391 | 104 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 305 | 8-ф23 | 780 | 617 | 161 | 391 | 120 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 305 | 8-ф23 | 1037 | 874 | 161 | 391 | 178 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 305 | 12-ф23 | 1135 | 972 | 161 | 391 | 192 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 305 | 12-ф23 | 1310 | 1198 | 299 | 215 | 307 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 305 | 16-ф23 | 1474 | 1362 | 299 | 215 | 411 | |
| 400 | 480 | 565 | 515 | 484 | 32-4 | 305 | 16-ф25 | 1572 | 1460 | 299 | 215 | 540 | |
