ZAJD971F衬氟电动蝶阀
型号：ZAJD971F 衬氟电动蝶阀
概述
ZAJD971F衬氟电动蝶阀有开关型和智能型二种，蝶阀与DTR执行机构配套，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
阀体
公称通径：50～400mm
公称压力：PN1.0，1.6，2.5MPa
连接形式：法兰式按JB/T78－59 JB79－59对夹式法兰连接
材 料：HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 衬四氟
介质温度：常温型：-20～+200 散热型：-40～+450
阀内组件
阀芯形式：阀板
流量特性：直线特性或等百分比特性
材 料：HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯
执行机构
类型：可选用PS系列、3810、DTR系列电子式角行程执行机构。
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
规格参数表
| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 流量系数（Kv） | 110 | 180 | 232 8 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 503 |
| 动作范围 | 0－90o | ||||||||||
| 允许压差△P | 小于公称压力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，为Kv值的10-4 | ||||||||||
| 环境温度oC | －20～60oC | ||||||||||
| 基本误差 | ±2.5% | ||||||||||
| 回差 | ±2.5% | ||||||||||
| 死区 | 1% | ||||||||||
| 可调范围 | 250:1 350:1 | ||||||||||
| 配用执行机构 | DTR—05 10PSQ101381RSA－05 | DTR— 20PSQ201381RSC－30 | DTR－40PSQ501381RSC－50 | DTR－60PSQ701 | |||||||
尺寸

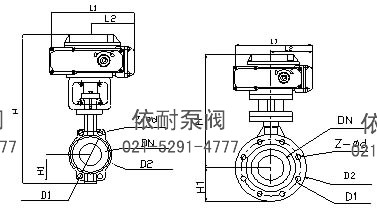

ZAJD971F衬氟电动蝶阀 外形尺寸图
| 公称通径DN | L阀度 | H | H1 | D2 | Z-фd | D1 | L1 | L2 |
| 50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 | 120 |
| 65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 | 120 |
| 80 | 46/49 | 516 | 96/120 | 160 | 8-18 | 200 | 208 | 120 |
| 100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 | 120 |
| 125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 | 120 |
| 150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 | 156 |
| 200 | 60/71 | 731 | 175/210 | 295 | 8-22 | 340 | 256 | 156 |
| 250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 | 156 |
| 300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 | 156 |
| 350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505/520 | 346 | 156 |
| 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中数据XX/XX，“H1”为软密封/硬密封；“D1、D2”为压力1.0Mpa/1.6Mpa
外形尺寸
| 公称通径DN | L阀厚 | H | H1 | D2 | D1 | Z-фd | L1 | L2 |
| 50 | 108 | 539 | 825/112 | 165 | 125 | 4-18 | 208 | 120 |
| 65 | 112 | 554 | 925/115 | 185 | 145 | 4-18 | 208 | 120 |
| 80 | 114 | 569 | 100/120 | 200 | 160 | 8-18 | 208 | 120 |
| 100 | 127 | 614 | 110/138 | 220 | 180 | 8-18 | 208 | 120 |
| 125 | 140 | 649 | 125/164 | 250 | 210 | 8-18 | 208 | 120 |
| 150 | 140 | 725 | 1425/175 | 285 | 240 | 8-22 | 256 | 156 |
| 200 | 152 | 835 | 170/208 | 340 | 295 | 8-22/2-22 | 256 | 156 |
| 250 | 165 | 890 | 1925/243 | 395/405 | 350 | 12-22/12-26 | 256 | 156 |
| 300 | 178 | 995 | 2225/283 | 445/460 | 400 | 12-22/12-26 | 256 | 156 |
| 350 | 190 | 1155 | 2525/310 | 505/520 | 460 | 16-22/16-26 | 346 | 156 |
| 400 | 216 | 1225 | 2825/340 | 565/580 | 515 | 16-26/16-30 | 346 | 156 |
注：表中数据XX/XX，“H1”列为软密封/硬密封；“D2、Z-фd”列表示压力1.0MPa/1.6MPa
型号编制说明
| Z | A | J | D | 9 | 71 | F | 16 | P | G |
| 自控阀门 | 执行机构类型： | 位移 特征： | 阀门代号： | 传动形式： | 连接形式： | 密封面材料： | 公称 压力： | 阀体 材质： | 温度类型： |
| D：表示PS系列 | J：表示角行程 | Q：表示球阀 | 9：表示电动 | 41：表示法兰 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳钢 | G：表示中温型 | |
| R：表示3810系列 | S：表示直行程 | D：表示碟阀 | 6：表示气动 | 11：表示丝扣 | H：表示金属硬密封 | 25：表示2.5MPa | P：表示不锈钢 | 常温省略 | |
| A：DTR系列 | V：表示V形球阀 | 71：表示对夹式 | 40：表示4.0MPa | R：表示316 | |||||
| 64：表示6.4MPa | F46：表示阀体衬四氟 |
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力（压差）9.电源电压和控制信号 10.其它特殊要求
