ZAJQ型智能电动球阀
ZAJQ型智能电动球阀
概述

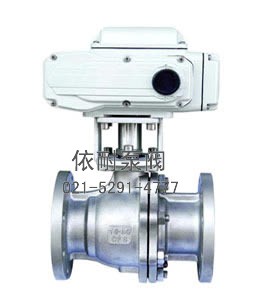

ZAJQ型智能电动球阀采用一体化结构，与DTR电动执行机构相配，有输 入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质 是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
阀体
形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀内组件
阀芯形式： O型阀芯
流量特性： 快开型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
理想流量特性表
| 公称通径（DN） | 不同开度角下的Kv值 | ||||||||
| 温度 | 10o | 20o | 30o | 40o | 50o | 60o | 70o | 80o | 90o |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 35 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 8/0 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2543 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
执行机构
类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
规格参数
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系数（Kv） | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 |
| 可调动作范围 | 0-90o | |||||||||||||
| 允许压差△P | 小于公称压力(1.6MPa) | |||||||||||||
| 泄漏量Q | 按AP1598标准测试 无泄漏 | |||||||||||||
| 环境温度℃ | -20~60℃ | |||||||||||||
| 基本误差 | ±2.5% | |||||||||||||
| 回差 | ±2.5% | |||||||||||||
| 死区 | 1% | |||||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||||
| 配用执行机构 | PSQ101, 381RSA-05DTR-05 | DTR-10 PSQ201, DTR-20381RSC-30 | DTR-40381RSC-50 | PSQ701DTR-60 | ||||||||||
外形尺寸
ZAJQ型智能电动球阀 外形尺寸图1
| 公称通径DN | L | D | H | L1 | D1 | b | Z-?d | H1 | L2 |
| 压力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | ||||
| 15 | 130/130/130 | 95 | 275 | 157 | 65 | 14/16/16 | 4-14 | 48 | 208 |
| 20 | 140/140/140 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 | 208 |
| 25 | 150/150/150 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 | 208 |
| 32 | 165/165/180 | 135 | 384 | 208 | 100 | 16/18/18 | 4-18 | 68 | 208 |
| 40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/18/18 | 4-18 | 73 | 208 |
| 50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 | 208 |
| 65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 | 256 |
| 80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 | 256 |
| 100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 | 256 |
| 125 | 320/320/400 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 | 256 |
| 150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 | 256 |
| 200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 | 256 |
| 250 | 630 750 | 405 470 | 545 | 380 | |||||
| 300 | 750 870 | 460 530 | 580 | 380 |
外形尺寸
ZAJQ型智能电动球阀 外形尺寸图2
| 公称通径DN | L | H | D | D1 | D2 | b | f | L1 | Z-?d |
| 15 | 35 | 275 | 90 | 65 | 45 | 14/16 | 2 | 157 | 4-12 |
| 20 | 38 | 280 | 100 | 75 | 55 | 14/16 | 2 | 157 | 4-12 |
| 25 | 42 | 287 | 110 | 85 | 65 | 14/16 | 2 | 157 | 4-12 |
| 32 | 50 | 297 | 130 | 100 | 78 | 16/18 | 2 | 208 | 4-16 |
| 40 | 60 | 312 | 145 | 110 | 85 | 16/18 | 3 | 208 | 4-16 |
| 50 | 70 | 325 | 160 | 125 | 100 | 16/20 | 3 | 256 | 4/8-16 |
| 65 | 95 | 335 | 180 | 145 | 120 | 18/22 | 3 | 256 | 4/8-16 |
| 80 | 118 | 365 | 190 | 160 | 135 | 20/22 | 6 | 256 | 8-16 |
| 100 | 140 | 400 | 215/230 | 210/220 | 155/160 | 20/28 | 3 | 256 | 8-16/20 |
| 125 | 175/195 | 420 | 245/270 | 210/220 | 185/188 | 24/28 | 3 | 256 | 8-16/24 |
| 150 | 210/260 | 440 | 280/300 | 240/218 | 210/218 | 24/28 | 3 | 256 | 8-20/24 |
注：表中数据XX/XX表示压力：1.6MPa/2.5MPa
外形尺寸
ZAJQ型智能电动球阀 外形尺寸图3
| 公称通径DN | G | L | H | L1 |
| 15 | 1/2” | 75 | 275 | 157 |
| 20 | 3/4” | 80 | 280 | 157 |
| 25 | 1” | 90 | 287 | 157 |
| 32 | 1 1/4” | 40 | 297 | 208 |
| 40 | 1 1/2” | 120 | 312 | 208 |
| 50 | 2” | 140 | 325 | 208 |
型号编制说明
| Z | A | J | Q | 9 | 41 | F | 25 | C | G |
| 自控阀门 | 执行机构类型： | 位移特征： | 阀门代号： | 传动方式： | 连接形式： | 密封面材料： | 公称压力： | 阀体材质： | 温度类型： |
| D：表示PS系列 | J：角行程 | Q：表示球阀 | 9表示电动 | 41：表示法兰 | F：表示四氟乙稀 | 16：表示1.6MPa | C：表示碳钢 | G：表示中温型 | |
| R：表示3810系列 | S：直行程 | D：表示碟阀 | 6：表示气动 | 11：表示丝扣 | H：表示金属硬密封 | 25：表示2.5MPa | P：表示不锈钢 | 常温省略 | |
| A：DTR系列 | V：表示V形球阀 | 71：表示对夹式 | 40：表示4.0MPa | S：表示塑料 | |||||
| 64：表示6.4MPa | F46：表示阀体衬四氟 |
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力（压差） 9.电源电压和控制信号 10.其它特殊要求
