ZDSJ系列角型电子式直行程电动调节阀
型号：ZDSJ系列 角型电子式直行程电动调节阀
概述
ZDSJ系列角型电子式直行程电动调节阀，配用德国进口PS系列直行程电 动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物 质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。
结构参数

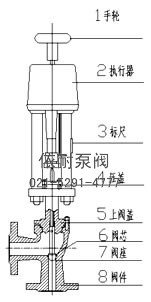

ZDSJ系列角型电子式直行程电动调节阀 结构图
阀体
形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上阀盖
常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
阀内组织
阀芯形式：上导向单座柱塞式阀芯
流量特性：等百分比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
执行机构
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

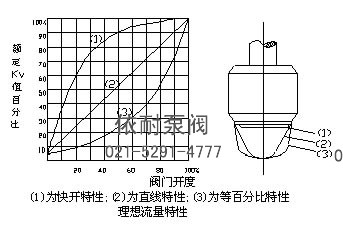

流量曲线图
ZDSJ系列角型电子式直行程电动调节阀 流量曲线图
规格参数表
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
| 允许压差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | |||
| 基本误差% | ±2.5 | |||||||||||||
| 回差% | 2.5 | |||||||||||||
| 死区% | 1.0 | |||||||||||||
| 始终点偏差% | ±2.5 | |||||||||||||
| 额定行程偏差% | 2.5 | |||||||||||||
| 允许泄漏量Q | Kv值的0.1% | |||||||||||||
| 可调范围 | 30:1 | |||||||||||||
| 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
| 3810L | SA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | ||||||||
| 公称压力 介质温度阀 体材料 |
1.6MPa | 常温-20℃～+200℃ 铸铁HT200 | ||||||||||||
| 4.0MPa | 常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||
| 6.4MPa | 常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||
