ZRSM型电子式套筒电动调节阀
型号：ZRSM 电子式套筒电动调节阀
用途
ZRSM型电子式套筒电动调节阀是由3810L系列电子式电动执行机构和 套筒调节控制阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位 器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平 衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。使用于流量大，泄漏量要求不严格的场合。
主要技术参数与性能指标
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 允许压差△MPa | ≤公称压力MPa | ||||||||||||
| 基本误差% | ±2.5 | ||||||||||||
| 回差% | 2.5 | ||||||||||||
| 死区% | 1.0 | ||||||||||||
| 始终点偏差% | ±2.5 | ||||||||||||
| 额定行程偏差% | 2.5 | ||||||||||||
| 允许泄漏量Q | Kv值的0.05% | ||||||||||||
| 可调范围 | 30:1 | ||||||||||||
| 公称压力 介质温度 阀体材料 |
1.6MPa | 常温－20℃~＋200℃ 铸铁HT200 | |||||||||||
| 4.0MPa | 常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
| 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 6.4MPa | 常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
| 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
外形尺寸

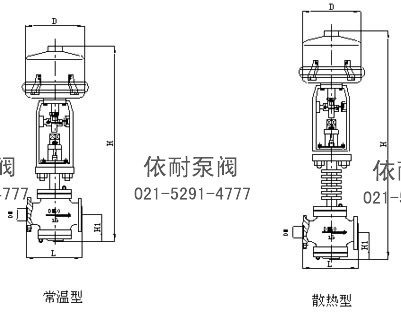

ZRSM型电子式套筒电动调节阀 外形尺寸图
| 公称通径（DN） | L | H1 | H | D | ||
| 1.6MPa | 6.4MPa | 常温 | 高温 | |||
| 25 | 185 | 200 | 110 | 669 | 822 | 225 |
| 40 | 220 | 235 | 131 | 838 | 991 | 225 |
| 50 | 250 | 265 | 131 | 850 | 1003 | 255 |
| 65 | 275 | 295 | 171 | 967 | 1126 | 255 |
| 80 | 300 | 320 | 189 | 984 | 1152 | 255 |
| 100 | 350 | 400 | 208 | 1026 | 1193 | 255 |
| 150 | 450 | 550 | 275 | 1360 | 1587 | 310 |
| 200 | 550 | 670 | 320 | 1440 | 1667 | 310 |
| 250 | 640 | 810 | 390 | 1649 | 1884 | 310 |
| 300 | 880 | 950 | 450 | 1760 | 1999 | 310 |
