D371X/F/J/H/S对夹式蜗轮(衬胶)脱硫蝶阀

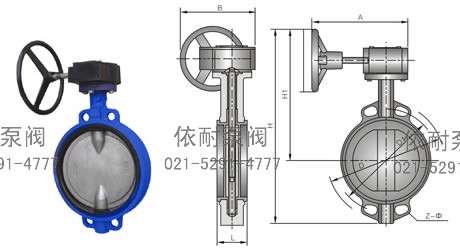

D371X/F/J/H/S-10/16C(Q/P)对夹式蜗轮(衬胶)脱硫蝶阀 外形尺寸图
D371X/F/J/H/S-10/16C(Q/P)对夹式蜗轮(衬胶)脱硫蝶阀 外形尺寸图

主要性能规范

适用温度 适用介质
天然胶≤85℃ 石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称 材料
阀体 灰铸铁、球墨铸铁、碳钢
蝶板 碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座 天然橡胶、三元乙丙、橡胶
阀杆 不锈钢、 2Cr13、304

主要外形尺寸和连接尺寸 (mm)

公称通径 (DN) L D D1 Z-Ф H H1 A B D0 重量 (kg)
40 33 150 110 4-18 350 270 193 125 150 7
50 43 165 125 4-18 360 280 193 125 150 8
65 46 185 145 4-18 385 295 193 125 150 9
80 46 200 160 8-18 396 300 193 125 150 10
100 52 220 180 8-18 430 315 193 125 150 11
125 56 250 210 8-18 460 335 193 125 150 13
150 56 285 240 8-22 485 345 193 125 150 14
200 60 340 295 8-22 630 455 283 165 220 30
250 68 395 350 12-22 690 484 283 165 220 40
300 78 445 400 12-22 770 530 334 175 280 78
350 78 505 460 16-22 830 560 334 175 280 81
400 102 565 515 16-26 910 595 425 210 320 140
450 114 615 565 20-26 938 618 425 210 320 160
500 127 670 620 20-26 993 650 425 210 320 190
600 154 780 725 20-30 1131 718 425 210 320 315
700 165 895 840 24-30 1476 998 620 320 400 480
800 190 1015 950 24-33 1533 1008 620 320 400 516
900 203 1115 1050 28-33 1655 1070 620 320 400 780
1000 216 1230 1160 28-36 1765 1125 620 400 400 950
1100 230 1340 1270 32-36 1880 1184 620 400 400 1050
1200 254 1455 1380 32-39 1995 1240 620 400 400 1150
采用标准 设计制造: GB12238结构长度:GB12221法兰:GB/T172416PN10MPa

订购注意事项:

D371X/F/J/H/S对夹式蜗轮(衬胶)脱硫蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐D371X/F/J/H/S对夹式蜗轮(衬胶)脱硫蝶阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
