气动蝶阀

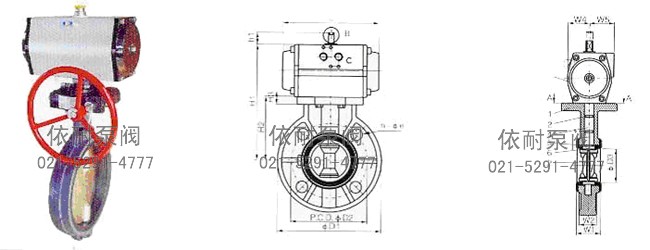

蝶阀规格尺寸表
| 公称通径 DN(mm) Nominal diameter |
外形尺寸（mm）Dimensions | 工作压力（Mpa）Working pressure | 重量﹌kg/台 Weight | |||||||||||||
| D | D1 | D2 | L1 | L | H1 | H2 | n-Φ | |||||||||
| D1 | JIS | DIN | ANSI | RPP | PVDF | CPVC | UPVC | |||||||||
| 40(11/2”) | 47 | 110 | 105 | 110 | 3.88 | 150 | 200 | 39 | 86 | 70 | 4-18 | 0.7 | 4.2 | 4.4 | 4.3 | 4.3 |
| 50(2”) | 56 | 125 | 120 | 125 | 4.75 | 160 | 220 | 40 | 88 | 70 | 4-18 | 0.7 | 4.3 | 4.55 | 4.45 | 4.4 |
| 65(21/2” | 71 | 145 | 140 | 145 | 5.50 | 185 | 220 | 46 | 100 | 70 | 4-18 | 0.7 | 4.4 | 4.65 | 4.6 | 4.55 |
| 80(3”) | 85 | 160 | 150 | 160 | 6.00 | 195 | 280 | 46 | 105 | 85 | 8-18 | 0.7 | 4.75 | 5 | 4.9 | 4.8 |
| 100(4”) | 105 | 180 | 175 | 180 | 7.50 | 215 | 280 | 54 | 118 | 85 | 8-18 | 0.6 | 5.1 | 5.5 | 5.4 | 5.3 |
| 125(5”) | 131 | 210 | 210 | 210 | 8.50 | 250 | 300 | 70 | 163 | 93 | 8-18 | 0.5 | 7 | 7.4 | 7.3 | 7.2 |
| 150(6”) | 153 | 240 | 240 | 240 | 9.50 | 285 | 300 | 74 | 176 | 93 | 8-22 | 0.5 | 7.5 | 8.3 | 8.1 | 7.9 |
| 200(8”) | 204 | 295 | 290 | 295 | 11.75 | 340 | 180 | 87 | 210 | 93 | 8-22 | 0.4 | 14 | 18 | 17 | 15.8 |
| 250(10”) | 255 | 350 | 355 | 350 | 14.25 | 395 | 180 | 114 | 240 | 93 | 12-22 | 0.3 | 17 | 22 | 20.7 | 19.5 |
| 300(12”) | 307 | 400 | 400 | 400 | 17.00 | 445 | 180 | 114 | 270 | 93 | 12-22 | 0.3 | 21 | 30 | 28 | 25.5 |
| 350(14”) | 358 | 460 | 445 | 460 | 18.75 | 505 | 180 | 127 | 300 | 93 | 16-22 | 0.3 | 26 | 35 | 32.8 | 30 |
| 400(16”) | 389 | 515 | 510 | 515 | 21.25 | 580 | 240 | 140 | 350 | 108 | 16-22 | 0.3 | 33 | 44 | 41 | 38 |
订购注意事项：
气动蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐气动蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
