D643H气动硬密封法兰蝶阀

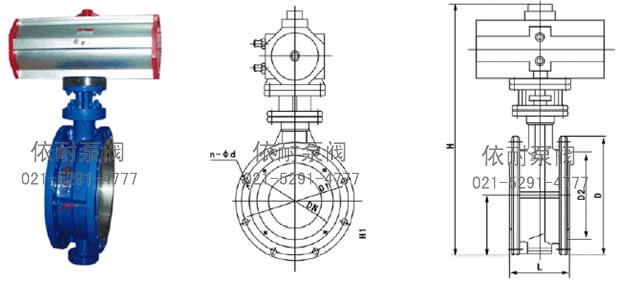

D643H气动硬密封法兰蝶阀外形尺寸图

技术性能

D643H气动硬密封法兰蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质，D643H气动硬密封法兰蝶阀的主要特点有：
1、适用温度-20~+425oC；
2、工作压力大，耐磨损，使用寿命长，启闭时间迅速；
3、D643H气动硬密封法兰蝶阀密封性能好，具有自动定心作用，泄漏量小；
4、F四氟密封适用温度≤160oC。上海依耐泵阀有限公司生产的气动硬密封法兰蝶阀已被广泛应用于医药、石化、食品、化工、饮料、电厂、钢厂、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

主要连接外型尺寸和连接尺寸

公称通径（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0 MPa			1.6 MPa			2.5 MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	24-42	1320	1210	28-58
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

订购注意事项：

D643H气动硬密封法兰蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐D643H气动硬密封法兰蝶阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
