水轮机蝶阀成套装置

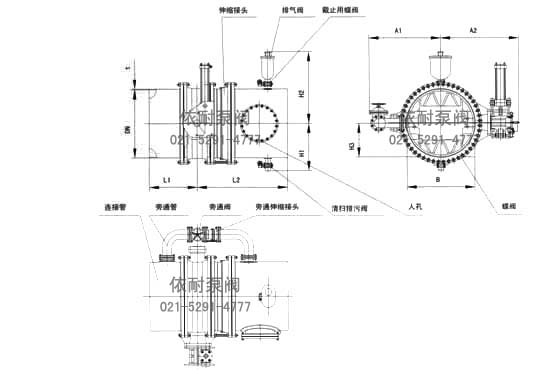

水轮机蝶阀成套装置外形尺寸图

成套装置产品概述及注意事项

大中型水轮机蝶阀成套装置，是专门针对水力发电站而开发的。水轮机蝶阀成套装置由主阀、主伸缩节、上游连接管、下游连接管、人孔、旁通管、旁通阀、旁通管伸缩节、排气阀、排气隔断阀、排污阀及排污管等组成。主阀由液压驱动，液压装置可分为：全液控型、重锤关闭型和弹簧关闭型，用户订货时可自行选择。水轮机蝶阀成套装置需要注意的事项：通过阀门水的流速可分为≤3m/s、≤5m/s、≤7m/s和≤9m/s四个等级，订货时须注明。

成套装置主要技术参数

公称通径DN（mm）	1000～3000
公称压力PN（MPa）	0.25	0.6	1.0	1.6	2.5
密封试验（MPa）	0.275	0.66	1.1	1.76	2.75
强度试验（MPa）	0.375	0.9	1.5	2.4	3.75
适用温度（℃）	≤80℃
适用介质	江河水
驱动方式	全液控型、重锤关闭型和弹簧关闭型

成套装置执行标准

设计	法兰	压力试验
GB 14478	GB 2555～2556	GB/T 13927

成套装置主要外形连接尺寸

DN	T	L1	L2	H1	H2	H3	B	0.25MPa		0.6MPa		1.0MPa		1.6MPa		2.5MPa
DN	T	L1	L2	H1	H2	H3	B	A1	A2	A1	A2	A1	A2	A1	A2	A1	A2
1000	按用户要求	769	1504	705	1018	545	1000	1113	1048	1168	1204	1223	1360	1278	1390	1333	1431
1200		850	1605	840	1270	645	1200	1268	1304	1323	1460	1378	1490	1433	1627	1488	1728
1400		931	1706	978	1522	760	1400	1423	1560	1478	1591	1533	1631	1588	1863	1643	2025
1600		1012	1807	1110	1774	860	1600	1578	1714	1633	1721	1688	1966	1743	2187	1798	2321
1800		1093	1908	1245	2026	960	1800	1733	1856	1788	2066	1843	2284	1898	2510	1953	2617
2000		1174	2009	1380	2278	1075	2000	1888	2110	1943	2394	1998	2610	2053	2796	2108	2913
2200		1255	2111	1515	2530	1175	2200	2043	2494	2098	2740	2153	2896	2208	3052	2263	3209
2400		1336	2212	1650	2782	1275	2400	2198	2840	2253	2996	2308	3452	2363	3308	2418	3506
2600		1417	2313	1785	3034	1390	2600	2353	3096	2408	3252	2463	3408	2518	3606	2573	3803
2800		1498	2414	1918	3280	1490	2800	2508	3352	2563	3508	2618	3706	2673	3903	2728	4100
3000		1575	2515	2051	2529	1590	3000	2664	3608	2718	3806	2773	4003	2828	4200	2883	4397

注：表中尺寸也可按用户要求生产。

订购注意事项：

水轮机蝶阀成套装置产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐水轮机蝶阀成套装置说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
