蜗轮式碟阀

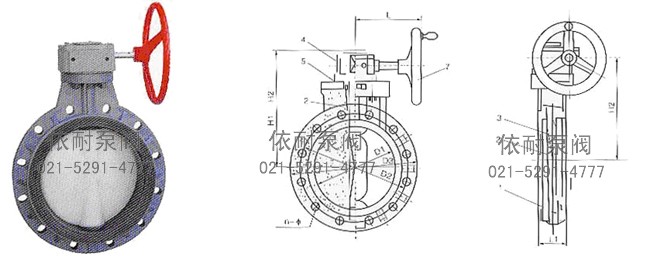

零件材质表

件号NO.	名称 Name	材料Material	件号NO.	名称 Name	材料Material
1	阀体 Body	RPP.PVDF.PPH.ABS.UPVC.CPVC	5	O型圈 Sealing ring	EPDM.FRM
2	阀瓣 Disc	RPP.PVDF.PPH.ABS.UPVC.CPVC	6	手柄 Hand wheel	RPP. ABS
3	阀杆Stem	lCr18Ni9Ti	7	螺母 NUT	RPP.PVDF
4	阀座Valve seat	EPDM.FRM	8	定位板、蜗轮箱 Oriental board Worm-gear box	lCr18Ni9Ti 钢，铸铁

规格尺寸表

公称通径 DN(mm) Nominal diameter	外形尺寸（mm）Dimensions											工作压力（Mpa）Working pressure	重量﹌kg/台 Weight				操作 Operation
	D	D1				D2	L1	L	H1	H2	n-Φ		重量﹌kg/台 Weight
	D	D1	JIS	DIN	ANSI	D2	L1	L	H1	H2	n-Φ		RPP	PVDF	CPVC	UPVC
125(5”)	131	210	210	210	8.50	250	190	70	163	93	8-18	0.5	7	7.4	7.3	7.2	蜗轮式 Worm gear type
150(6”)	153	240	240	240	9.50	285	190	74	176	93	8-22	0.5	7.5	8.3	8.1	7.9
200(8”)	204	295	290	295	11.75	340	245	87	210	93	8-22	0.4	14	18	17	15.8
250(10”)	255	350	355	350	14.25	395	245	114	240	93	12-22	0.3	14	22	20.7	19.5
300(12”)	307	400	400	400	17.00	445	245	114	270	93	12-22	0.3	21	30	28	25.5
350(14”)	358	460	445	460	18.75	505	210	127	300	93	16-22	0.3	23	35	32.8	30
400(16”)	389	515	510	515	21.25	580	210	140	350	108	16-22	0.3	33	44	41	38
450(18”)	446	565	565	565	22.75	615	280	152	370	108	20-26	0.2	50	65	61	56.5
500(20”)	494	620	620	620	25.00	670	280	152	400	108	20-26	0.2	70	91	85	79
600(24”)	590	725	730	725	29.50	780	280	178	465	108	20-30	0.2	100	125	118	111

注：1、本厂生产的碟阀为满足各种防腐行业需要，密封圈分为EPDE、IIR、FRM等。
2、本蝶阀系列法兰孔径按GB2555-81,1.0Mpa标准，
3、D71X-10F2标准型阀瓣为PVDF、密封为FRM、阀体为RPP。D71X-10S阀体阀瓣均为RPP、密封为EPDM.
4、D371X-10F2标准型阀瓣为PVDF、密封为FRM、阀体为RPP。D371X-10S阀体阀瓣均为RPP、密封为EPDM。

订购注意事项：

蜗轮式蝶阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海依耐蜗轮式碟阀说明书的一部分，供选型参考之用，详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
