锻钢止回阀

特点

锻钢止回阀有二种体盖连接设计形式:第一种是体盖螺栓连接锻钢止回阀,按这种连接形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片密封,优点是便于维修;第二种体盖全焊密封锻钢止回阀,按这种连接形式设计的阀门,其阀体与阀盖用螺蚊连接,全焊密封,优点是无泄漏。上海依耐控制阀生产的锻钢止回阀阀瓣形式还分别有截流形,针形,球形您可以根据实际情况合理选用我们的阀门。

设计与应用规范

1、设计制造:按ANSIB16.34;API602;BS5352
2、连接端尺寸:
(1)、承插孔尺寸按ANSIB16.11;JIS B2306
(2)、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO20
3、阀门检测和试验;按API598
4、材料:按AISI/ASTM的规定
5、主要材料:AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25

结构

1、全径或缩径
2、升降式止回阀
3、球式止回阀
4、旋启式止回阀
5、按需求内置弹簧
6、螺栓连接,焊接连接阀盖
7、 阀瓣可变换为节流型、针型、球型。

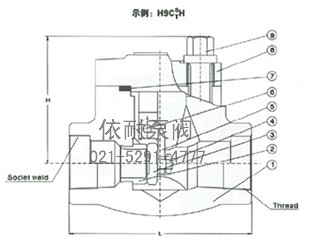

螺栓阀盖升降式锻钢止回阀

螺栓阀盖升降式锻钢止回阀
 螺栓阀盖升降式锻钢止回阀 结构图1

螺栓阀盖升降式锻钢止回阀 结构图1
螺栓阀盖升降式锻钢止回阀 结构图2

螺栓阀盖升降式锻钢止回阀 结构图2

800Lb升降式锻钢止回阀主要尺寸及重量


规格
S L T H
(开)
重量(㎏) ≈
英 制 公 制 JNSI JIS ANSI ISO、BS JIS 900~1500Lb
NPI牙型60 RC牙型55 PT牙型55
1/2 15 21.8 22.2 79 1/2 61 1.4
3/4 20 27.1 27.7 92 3/4 65 1.5
1 25 33.8 34.5 111 1 79 3.1
1 1/4 32 42.6 43.2 120 1 1/4 95 3.9
1 1/2 40 48.7 49.1 152 1 1/2 103 5.6
2 50 61.1 61.1 172 2 118 8.9

800Lb升降式锻钢止回阀标准材质


序 号
零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 升降式阀 瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 垫 片 304夹柔性石墨 316夹PTFE
4 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
5 铭 牌 SS
6 螺 栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 A182 F420 A182 F304 A182 F304 A182 F304
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃-425℃ -29℃-550℃ -29℃-200℃

注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢

900-1500Lb升降式锻钢止回阀主要尺寸及重量


规格
S L T H 重量

英 制 公 制 A N S I J I S A N S I ISO、BS JIS
NPI牙型60 RC、PT牙型55
缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径
1/2   15   21.8   22.2   79 1/2   1/2   61 3.4
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 61 3.3
1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 3/4 78 5.5
1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 1 1/4 1 1 1/4 1 84 6.0
1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 152 1 1/2 1 1/4 1 1/2 1 1/4 103 9.2
2 1 1/2 50 40 61.1 48.7 61.1 49.1 172 2 1 1/2 2 1 1/2 118 12.9
  2   50   61.1   61.1 200   2   2 132 14.3

900-1500Lb升降式锻钢止回阀标准材质


序 号
零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 升降式阀 瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 垫 片 304夹柔性石墨 316夹PTFE
4 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
5 铭 牌 SS
6 螺 栓 A193 B7 A193 B16 A193 B8 A193 B8M
7 A182 F420/STL A182 F304 A182 F304 A182 F304
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃-425℃ -29℃-550℃ -29℃-200℃

注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢

800-1500Lb旋启式锻钢止回阀主要尺寸及重量

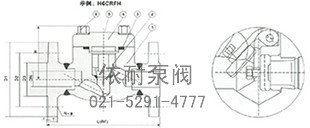

焊接阀盖旋启式锻钢止回阀

焊接阀盖旋启式锻钢止回阀
 焊接阀盖旋启式锻钢止回阀 结构图

焊接阀盖旋启式锻钢止回阀 结构图

规格
S L T H 重量㎏ ≈
英 制 公 制 A N S I J I S 800
Lb
900-
1500
Lb
ANSI ISO,BS JIS 800
Lb
900-
1500
Lb
800
Lb
900-
1500
Lb
NPT牙型60 PC或PT牙型55
缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径
1/2   15   21.8   22.2   79 92 1/2   1/2   61 79 1.1 3.1
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 111 3/4 1/2 3/4 1/2 61 79 1.0 3.0
1 3/4 25 20 33.8 27.1 34.5 27.7 111 120 1 3/4 1 3/4 78 79 1.9 3.6
1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 120 1 1/4 1 1 1/4 1 84 97 3.9 4.3
1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 120 140 1 1/2 1 1/4 1 1/2 1 1/4 101 105 4.5 6.1
2 1 1/2 50 40 61.1 48.7 61.1 49.1 140 178 2 1 1/2 2 1 1/2 120 120 7.2 8.8
  2   50   61.1   61.1 172 200   2   2 133 140 10.0 12.6

800-1500Lb旋启式锻钢止回阀标准材质


序 号
零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀 座 A276 420 A276 304 A276 304(L) A276 316(L)
3 阀 瓣 A276 410 F304 A182 F304(L) F316(L)
4 螺 母 A194 2H A194 4 A194 8 A194 8M
5 摇 臂 A105 A182 F22 A182 F304(L) A182 F316(L)
6 圆柱销 A276 420 F 304 A182 304(L) A182 316(L)
7 垫 片 304夹柔性石墨 316夹PTFE
8 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
9 螺 栓 A193 B7 A193 B16 A193 B8 A193 B8M
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃-425℃ -29℃-550℃ -29℃-200℃

注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢

150-600Lb 锻钢法兰止回阀主要尺寸及重量

50-600Lb   升降式锻钢法兰止回阀
50-600Lb升降式锻钢法兰止回阀
150-600Lb 旋启式锻钢法兰止回阀
150-600Lb 旋启式锻钢法兰止回阀

规 格
压力
磅级
L H(开) D3 D2 D1 T f N-ф 重量(㎏)
英制 公制 缩径 全径 缩径 全径
1/2 15 150 108 61 61 35 60.5 89 11.5 1.6 4-16 2.56 3.37
300 152 66.5 95 14.5 1.6 4-16 2.73 3.65
600 165 66.5 95 14.5 6.4 4-16 3.00 4.00
3/4 20 150 117 61 78 43 70 98 13 1.6 4-16 3.37 4.37
300 178 82.5 118 16 1.6 4-19 3.65 4.74
600 190 82.5 118 16 6.4 4-19 4.00 5.83
1 25 150 127 78 84 51 79.5 108 14.5 1.6 4-16 4.37 8.17
300 203 89 124 17.5 1.6 4-19 4.74 8.17
600 216 89 124 17.5 6.4 4-19 5.83 9.47
1 1/4 32 150 140 84 103 63 89 118 16 1.6 4-16 8.17 8.94
300 216 98.5 133 19.5 1.6 4-19 8.17 9.60
600 229 98.5 133 21 6.4 4-19 9.47 10.10
1 1/2 40 150 165 103 118 73 98.5 127 17.5 1.6 4-16 8.94 12.04
300 229 114.5 156 21 1.6 4-22.5 9.60 13.70
600 241 114.5 156 22.5 6.4 4-22.5 10.10 15.61
2 50 150 203 118 132 92 120.5 152 19.5 1.6 4-19 12.64 14.3
300 267 127 165 22.5 1.6 8-19 13.70 17.8
600 292 127 165 25.5 6.4 8-19 15.61 24.6

150-600Lb 锻钢法兰止回阀标准材质


序 号
零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 升降式阀 瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 垫 片 304夹柔性石墨 316夹PTFE
4 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
5 铭 牌 SS
6 螺 栓 A193 B7 A193 B16 A193 B8 A193 B8M
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃-425℃ -29℃-550℃ -29℃-200℃

注意:客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢 阀瓣可变换为节流型、针型、球型。

订购注意事项:

锻钢止回阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐锻钢止回阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
