GJ841X-6L型气动管夹阀

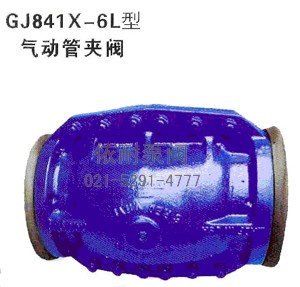

GJ841X-6L型气动管夹阀

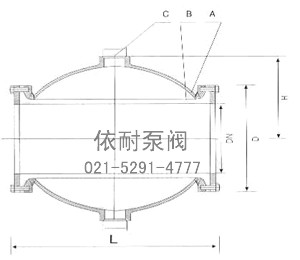

GJ841X-6L型气动管夹阀 结构图
口径(DN) DN25~200 DN250~300
工作压力 Max4bar Max3bar
控制压力 Max6bar Max4.5bar
最大压差 2bar Max1.5bar

A. 阀体
B. 橡胶管套
C. 控制流体(水或气)入口
*手动/自动控制:外加三通手动阀或三通电磁阀控制空气或压力水进入阀体

工作原理

管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形拢将流体截断。

特点:

。无压力损失,无堵塞,无泄漏,防水锤冲击
。特别适用于含颗粒的液—固及气---固二相流
。橡胶管套带有纤维增强结构,耐磨,抗疲劳

技术参数

。阀体:铸铁DN25~200 铸铝DN25~300 铸钢DN25~300
。法兰联接:铸铁DN25-300,316L DN40~200
。管套材质及温度范围:
天然橡胶-5~80℃
三元乙丙胶-5~120℃
。食品级:食品级天然橡胶管套
控制介质:压缩空气或压力水

控制附件

手动一三通手动阀
自动一三通电动阀

公称通径
(DN)
20 25 40 50 65 80 100 150 200 250 300
外形尺寸 L 155 160 190 210 250 300 350 500 550 560 706
H 70 75 85 95 115 130 185 245 270 285 365
I 75 155 110 125 145 160 180 240 295 350 400
D 105 70 145 160 180 195 215 280 335 390 440
*法兰标准 PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10 PN10

订购注意事项:

GJ841X-6L型气动管夹阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐GJ841X-6L型气动管夹阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
