阀门 > 隔膜阀 > GJ6B41X 管夹阀

GJ6B41X 管夹阀

GJ6B41X-6L常闭型气动管夹阀 GJ41X-6L管夹阀
GJ6B41X-6L常闭型气动管夹阀 GJ41X-6L管夹阀

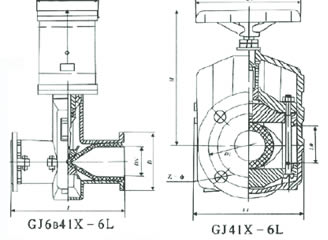

GJ6B41X-6L常闭型气动管夹阀 GJ41X-6L管夹阀 外形尺寸图
GJ6B41X-6L常闭型气动管夹阀 GJ41X-6L管夹阀 外形尺寸图

主要性能规范

工作温度 适用介质
≤85℃ 矿浆、磨料、干湿型粉尘类

注:此为本厂基型产品适用温度,如有不同要求请参阅前页说明进行选择。

主要零件的材料

名称 材料
阀体 铝合金
套管 橡胶
阀杆 铸钢、碳钢
压杆 铝合金
手轮 铸铁
托架 球墨铸铁

主要外形尺寸和连接尺寸

公 称 通 径 公称压力
/MPa
工作压力
/MPa
L L1 Lo D D1 Do H Z-Фd 重量
/㎏
DN/mm NPS/inch
25 1 0.6 0.6 160 124 31 115 85 120 150 4-14 3
32 1 1/4 165 145 40 *140 100 140 174 4-18 4.5
40 1 1/2 190 157 50 *150 110 140 186 4-18 5.5
50 2 210 160 60 160 125 160 205 4-18 7.5
65 2 1/2 270 199 74 180 145 160 238 4-18 10.5
80 3 300 222 88 195 160 200 241 4-18 15.5
100 4 350 250 106 215 180 240 301 8-18 20
125 5 430 318 134 245 210 280 360 8-18 32.5
150 6 500 350 158 280 240 320 405 8-23 48
200 8 650 446 206 335 295 450 545 8-23 102
250 10 800 516 256 *395 350 450 632 12-23
300 12 950 562 304 *445 400 620 741 12-23

采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa)

订购注意事项:

GJ6B41X 管夹阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐GJ6B41X 管夹阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
