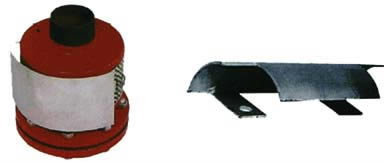

空气泡沫产生器

空气泡沫产生器
空气泡沫产生器
空气泡沫产生器 外形尺寸图
空气泡沫产生器 外形尺寸图

注:1、空气泡沫产生器装于油罐上,用于灭火。
2、订货时请指明名称、规格、图号。

主要规格图号

型号规格 图号 重量(kg) 技术条件
PC4(25升) GKP-25 16 1、工作压力5kg/cm2 时,混合液为4升/秒泡沫发生量25升。 2、工作压力范围:2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。
PC8(50升) GKP-50 22 1、工作压力5kg/cm2 时,混合液为8升/秒泡沫发生量50升。 2、工作压力范围:2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。
PC16(100升) GKP-100 32 1、作压力5kg/cm2 时,混合液为16升/秒泡沫发生量100升。 2、工作压力范围:2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。。
PC24(150升) GKP-150 40 1、作压力5kg/cm2 时,混合液为24升/秒泡沫发生量150升。 2、工作压力范围:2-5 kg/cm2 。 3、玻璃片在1-2 kg/cm2 水压冲破。

主要连接尺寸

规 格 安装尺寸(毫米)
D D1 D2 d 1 H n di
25升 Ф130 Ф110 Ф160 KG2〞 216 170 4 Ф14
50升 Ф150 Ф125 Ф185 KG2 1/2〞 228 190 4 Ф18
100升 Ф200 Ф175 Ф235 KG3〞 230 210 8 Ф18
150升 Ф225 Ф200 Ф260 KG4〞 234 230 8 Ф18

订购注意事项:

空气泡沫产生器产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐空气泡沫产生器说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
