阀门 > 呼吸阀 > ZFQ-1型全天候防爆阻火呼吸阀
ZFQ-1型全天候防爆阻火呼吸阀是我厂的新的产品。该产品集阻火器与呼吸阀为一体,其新颖的结构为创新产品。它是石化储罐必备的新型安全设备,其较大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用于储存闪电低于28℃的甲类品和闪电低于60℃的乙类油品。如汽油、煤油、柴油、原油、苯、甲苯,乙醇等介质储罐使用,它在-35℃~+60℃的温度环境中正常工作

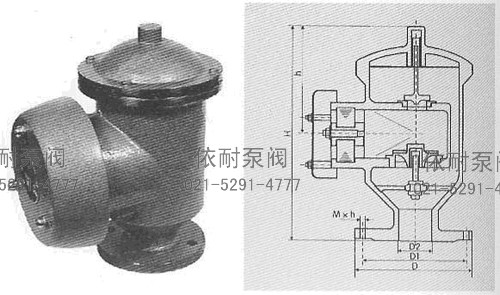

防爆阻火呼吸阀外形尺寸
规格Size | D | D1 | H | h | 螺栓Bolting | 重量weight(kg) | |
M | h | ||||||
Dg50 | 110 | 140 | 255 | 130 | 12 | 4 | 7.2 |
Dg100 | 170 | 205 | 373 | 198 | 16 | 4 | 11.5 |
Dg150 | 225 | 260 | 480 | 242 | 16 | 8 | 14.2 |
Dg200 | 280 | 315 | 547 | 276 | 16 | 8 | 28.7 |
Dg250 | 335 | 370 | 648 | 329 | 16 | 12 | 48.5 |
1、 壳体采用优质铝合金制造,重量轻,耐腐蚀性能好。
2、 波纹阻火层采用不锈钢材料,阻火性能好,耐腐性能好。
3、 呼吸阀采用优质铝合金粘贴工程塑料(四氟)制成,耐腐蚀、抗温差性能好,全天候正常工作。
呼吸阀口径及压力等级选择
ZFQ-1型全天候防爆阻火呼吸阀的口径是依据储罐最大进出流量而确定的。可按表(1)进行选择。
储罐进出流量立方米/小时 Tank for runoff m3/h | <50 | 50-100 | 101-150 | 151-250 | 251-300 | >300 |
呼吸阀口径及个数 DG*N Size of breather valve and quantity DG*N | 50*1 | 100*1 | 150*1 | 200*1 | 250*1 | 200*2 |
ZFQ-1型全天候防爆阻火呼吸阀的压力等级选择可按表(2)进行选择
表(2)
等级Class | 操作压力 Pa Pressure(Pa) |
A | +355 _295 |
B | +980 _295 |
C | +1765 _295 |
维修与保养
为了保证ZFQ-1型全天候防爆阻火呼吸阀的正常使用。
1、 应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。
2、 定期检查通气正、负阀盘动作是否灵活,异杆及阀盘接触密封面有无损坏,如有损坏应立即调换。
3、 在检查维护重新安装时,应保证阀内各接合面严密配合,发盘升降灵活。
4、 新阀启用时,应在安装前清除发盘间的防震物,否则呼吸阀将失灵。
订购注意事项:
ZFQ-1型全天候防爆阻火呼吸阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海依耐ZFQ-1型全天候防爆阻火呼吸阀说明书的一部分,供选型参考之用,详细产品说明书、以及CAD图纸、安装图、尺寸图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
